alimenter une piste et brancher des poignées ?


Post new topic   Reply to topic    Slot Racing du Gard Forum Index -> Electricité -> Soyez branchés !!! -> Accélérateurs
Previous topic :: Next topic
Author Message
olivier


Offline

Joined: 12 Jul 2016
Posts: 3
Localisation: hyeres

PostPosted: Tue 12 Jul - 17:45 (2016) Reply with quote

Bonjour à tous,
Bon ben désolé je ne retrouve plus le schéma de branchement qu'il y avait sur le blog, mais il est passé ou ce truc ?
merci, merci, encore merci, bon ca va ptète allez là
olivier


Back to top
Publicité






PostPosted: Tue 12 Jul - 17:45 (2016)

PublicitéSupprimer les publicités ?
Back to top
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Tue 12 Jul - 17:57 (2016) Reply with quote

3 types de connexions différentes équipent chaque voie de la piste.

Les couleurs des fils correspondent aux câbles Parma d’origine :

– Blanc : alimentation +
– Noir : voie
– Rouge : frein

– Électro-ménager 2P+T, normes FFSR (Fédération Française de Slot Racing) 1980.
– Fiches bananes standard 4mm, couleurs identiques aux cables
– Jack 6.35 (1/4″) aux normes NAMRA 1963.







Back to top
Visit poster’s website
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Tue 12 Jul - 18:00 (2016) Reply with quote

Trois type de connexion possibles :
  • 2 pôles + terre (prise électroménager)
  • Jack 6.35
  • Fiche bananes (fabriquées au tour)

Sur cette photo on ne voit pas la prise : 2 pôles + terre qui est en façade.





Back to top
Visit poster’s website
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 12 Jul - 19:06 (2016) Reply with quote

C'est là en fait : http://slotracing30.xooit.org/t77-Connexion-des-poign-es.htm
_________________
Le slot ça rend fou !!!


Back to top
olivier


Offline

Joined: 12 Jul 2016
Posts: 3
Localisation: hyeres

PostPosted: Thu 14 Jul - 09:53 (2016) Reply with quote

Mais Nan, j'attendais le schéma de cablage du circuit ( celui qui va des rails aux fiches femelles des postes), ET au niveau de l'alim des rails (entre transfo et rails)
Mais c'est l'éternel problème des incompris.
Olivier Rolling Eyes


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Wed 20 Jul - 03:03 (2016) Reply with quote

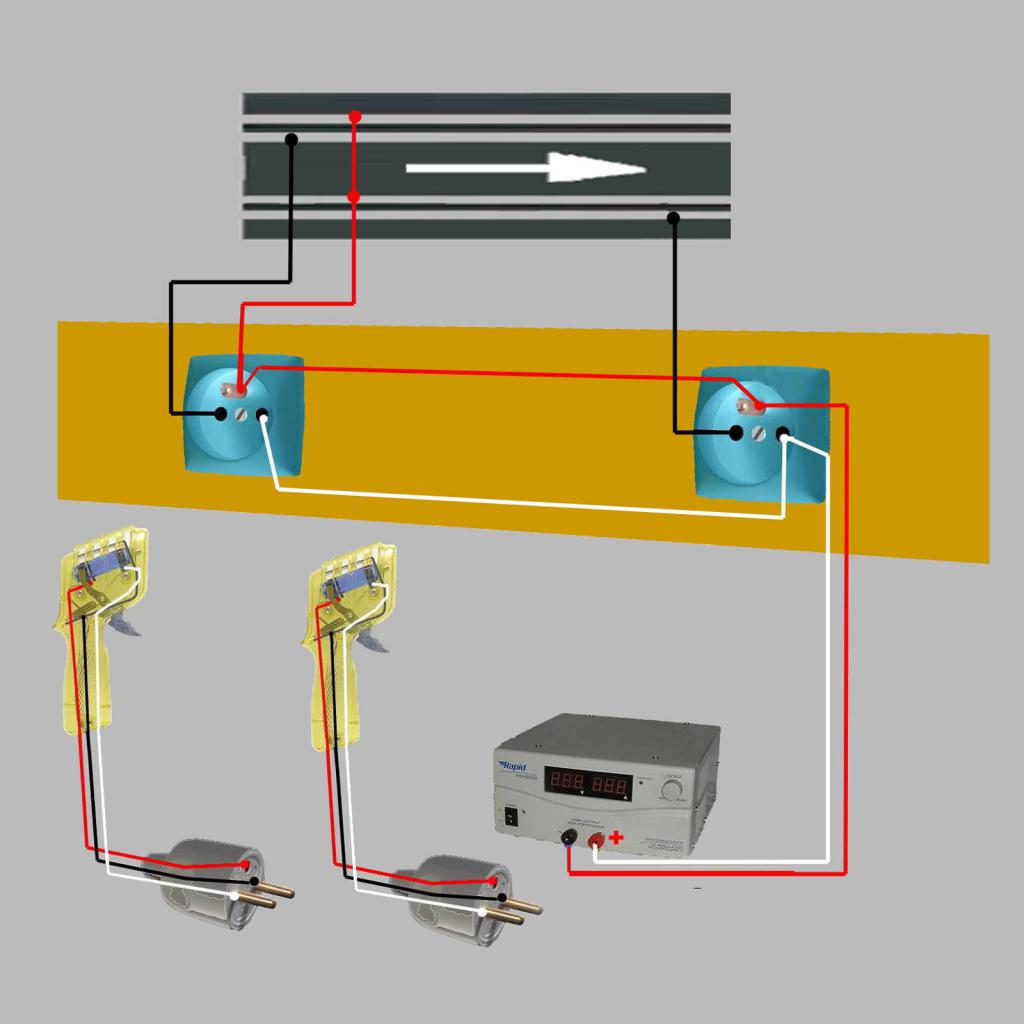

C'est ceci que tu cherches Olivier ?


_________________
Le slot ça rend fou !!!


Back to top
Oliv'


Offline

Joined: 03 Jul 2016
Posts: 161
Localisation: 83400

PostPosted: Fri 3 Mar - 12:55 (2017) Reply with quote

Ah oui , tiens j'aaavais paas répondu à ton message.
Pasbien !


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Fri 3 Mar - 13:32 (2017) Reply with quote

20 juillet !!!
_________________
Le slot ça rend fou !!!


Back to top
