 Bienvenue
- Slot Racing du Gard

Règlement Retro F1 1/24
Goto page: 1, 2  >

Post new topic   Reply to topic    Slot Racing du Gard Forum Index -> Règlements -> Echelles 1/32 et 1/24
Previous topic :: Next topic
Author Message
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 3 Jul - 01:18 (2018) Reply with quote

Voici donc un premier jet.

C'est une compilation de 3 règlements différents en vigueur à l'heure actuelle.

2 étaient très simplifiés.
Pratiquement tous les points de détails proviennent de celui de L'IRRA que j'ai énormément simplifiés (il y en a 4 pages !!!) et adaptés à notre usage.
J'ai aussi pris de nombreuses mesures sur mes autos perso pour pouvoir les comparer à ces 3 règlements.

Du coup les choses sont claires ce qui évite toutes les dérives mais laisse malgré tout une bonne liberté d'action au niveau des châssis.
Malgré le nombre de lignes de point de détails soulevés j'ai fait en sorte que l'on n'obtienne pas des engins ultra sophistiqués.
La construction de ce genre de châssis est très simple et ne demande aucune compétence particulière sauf bien sûr celle de l'utilisation d'un fer à souder.
On peut trouver des centaines de photos de ce genre de châssis en faisant une recherche d'images avec les termes "jaildoor chassis".

J'ai placé 2/3 questions en rouge à certains endroits ou je ne veux pas imposer la réponse et où le débat reste ouvert.
J'ai aussi pu oublier des choses qui peuvent vous paraitre importantes donc n'hésitez pas.

Je me suis permis de titrer "Les Slot Racing du Gard" car je crois qu'avec de tels moteurs ces autos sont parfaitement capables de rouler sur la piste de Pont.

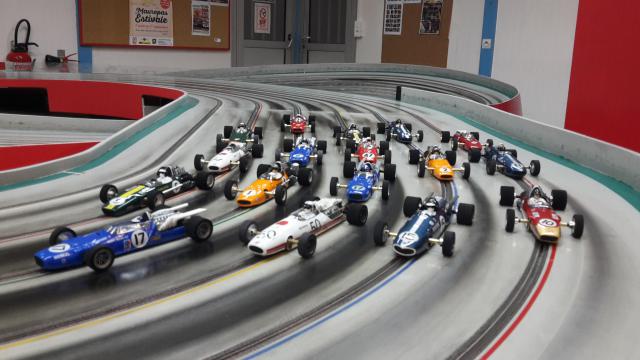

Présentation des autos ici : http://slotracing30.xooit.org/f100-Formule-1-pr-68.htm

Commentaires, à vos claviers... Okay



LES SLOT RACING DU GARD
Règlements Rétro Formule 1 2019



Résumé :


Largeur du châssis = 30mm maximum
Empattement = adapté au passage des axes dans la carrosserie +/- 3mm
Voie avant et arrière = 76mm maximum
Garde au sol avant/arrière = 0,5mm / 1,5mm minimum


Diamètre des pneus arrière = 24mm minimum
Diamètre des jantes arrière = 15mm minimum
Largeur des pneus arrière = 16mm maximum.
Matière pneus : libre


Diamètre du pneu avant = 22mm minimum.

Largeur du pneu avant = 9mm minimum.
Diamètre des jantes avant = 15mm minimum
Matière pneu : libre


Type de moteur = Mura X12 cage C non modifiée, toutes pièces d'origine, aimants non shuntés, shunt charbons autorisé.


Carrosserie


  • F1 et monoplaces avant 1970.
  • La carrosserie doit être une représentation fidèle du modèle échelle 1.
  • Matière acétate, Lexan, PET, PETG etc
  • Pas de carrosserie de type « handling » surbaissée ou élargie.
  • La carrosserie doit être équipée d'un pilote peint en 3D, casque (si possible non intégral), bras, buste, volant.
  • Aucun dispositif de contrôle aérodynamique ne peut être ajouté aux carrosseries.
  • Les carrosseries doivent être peintes (sauf les saute-vents) de façon présentable et réaliste et porter au moins trois numéros de course, un sur chaque côté, et un sur le devant.
  • Toutes les parties du châssis, y compris le guide, doit être recouvert par la carrosserie vu de dessus.
  • Le châssis peut être visible sur les côtés et en arrière de la partie arrière.
  • Le châssis peut être visible du haut via une ouverture comme une entrée d'air, les passages d'axes avant ou arrière, mais aucune pièce autre que les axes et/ou des tubes d'axes ou éléments de suspension si reproduits.
  • Les carrosseries ne peuvent pas être rabaissées ou écrasées et doivent être montées suivant la découpe d'origine.
  • Les ouvertures d'origine, telles que les prises d'air etc. peuvent être découpées.
  • Si l'emplacement du pilote n'est pas découpé d'origine sur une carrosserie de Formule 1, alors l'emplacement doit être totalement découpé afin de pouvoir y placer le pilote.



Châssis
  • Toute construction personnelle ou châssis disponible dans le commerce en kit ou construit et conforme à ces spécifications est autorisée. Les châssis vintage (avant 70) sont autorisés si en état d'origine.
  • Matériaux de châssis : Laiton en plaque, barre ou tube. Acier: plaque, corde à piano.
  • D'autres matériaux, tels que la résine époxy, fibre de carbone, ne sont pas autorisés.
  • Les barres, tubes ou CàP rejoignant les axes avant/arrière sont nommés rails.
  • Il ne peut y avoir plus 4 rails de chaque coté de la partie médiane du châssis.
  • Les rails peuvent être soudé ensembles.
  • Un seul mouvement articulé est autorisé, bras de guide, iso-fulcrum ou plummer.
  • L'articulation flexi n'est pas autorisée.
  • Les articulations formées par la torsion d'une patte faisant office de butée ou d'une simple goupille comme les châssis récents est interdite.
  • Les tubes flottants à l'intérieur d'un autre tube sont permis.
  • Il ne peut y avoir plus de 2 plaques laiton ou acier entrant dans la construction y compris le U bracket et non compris la plaque support de guide (25mm x 25mm maxi).
  • La surface inférieure de l'ensemble du châssis (y compris le moteur, mais à l'exclusion du guide) doit être plate et droite dans toutes les directions, sans incliner ou retomber en dessous du plan défini par une ligne entre l'avant et l'arrière.
  • Moteur est position inline uniquement, avec l'axe moteur à 90 ° de l'axe arrière.
  • L'axe du moteur doit être situé sur la ligne médiane longitudinale du châssis, c'est-à-dire que les moteurs excentrés ne sont pas autorisés.
  • Le moteur peut être vissé sur le support moteur et / ou peut également être soudé en place.
  • Le diamètre des axes est libre, axes creux interdits.
  • L'axe avant doit être d'une seule pièce portant les deux roues avant. L'essieu peut être fixé ou dans un tube. Pas de roue avant articulée au bout d'un bras en «L». Les roues peuvent tourner indépendamment.
  • Toutes les roues doivent tourner et toucher la piste.
  • Paliers ou roulements autorisés.
  • Transmission libre. Si la transmission est visible (non recouverte par la carrosserie) la couronne doit être de couleur noire ou grise (pas de couleur fluo).










_________________
Le slot ça rend fou !!!


Last edited by Pépé Plus on Sun 24 Feb - 18:02 (2019); edited 5 times in total
Back to top
Publicité






PostPosted: Tue 3 Jul - 01:18 (2018)

PublicitéSupprimer les publicités ?
Back to top
mikeymousse


Offline

Joined: 30 Sep 2016
Posts: 1,004
Localisation: saint genies de malgoires

PostPosted: Tue 3 Jul - 11:39 (2018) Reply with quote

Je trouve ça bien, juste pour les jantes, va falloir trouver, pour les peneus je pense qu'avec des x-12 on peux mettre que des mousses, c'est mon avis.

Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 3 Jul - 11:57 (2018) Reply with quote

Pour les jantes de 15mm de diamètre cette côte est identique dans les 3 règlements.
Par acquis de conscience j'ai mesuré et c'est effectivement le diamètre de la majorité des jantes axe 1/8 que j'ai ici.
Donc finalement rien d'étonnant.
...et les jantes Brifou ne sont pas plus cher que celles du commerce si ce n'est moins...

Oui les X12 seront plus à l'aise avec des mousses.
Malgré tout quand je regarde la vidéo du MMC la vitesse en courbe me semble élevée même s'ils font attention de ne pas les sortir.
Pourtant il me semble que ces autos sont équipées de pneus White Point, un intermédiaire entre le caoutchouc et la mousse.
A vérifier...
_________________
Le slot ça rend fou !!!


Back to top
mikeymousse


Offline

Joined: 30 Sep 2016
Posts: 1,004
Localisation: saint genies de malgoires

PostPosted: Tue 3 Jul - 20:21 (2018) Reply with quote

Une autre suggestion, les mousses de base font 25 MM,  vu là déformation des mousses neuves 1mm c'est peut-être chaud, pourquoi 24mm pour les roues arrières ?
Sur ma Honda les 4 roues font 20mm.


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 3 Jul - 22:41 (2018) Reply with quote

Ben va falloir trouver un autre fournisseur  Sad

24mm c'est déjà un minimum.
Dans le règlement allemand c'est 26.5mm mini.
J'ai vérifié sur mes autos, aucune n'a de pneus de moins de 25mm quand ce n'est pas 30.

20mm c'est ce que je monte sur mes production au 1/32 Rolling Eyes
20mm sur de telles autos au 1/24 c'est franchement ridicule.
Ca représente des roues de 48cm à l'échelle 1.


Après recherches, voilà sur quoi on trouve des roues de 48cm.

C'est homologué ? Mort de Rire





_________________
Le slot ça rend fou !!!


Back to top
Miche


Offline

Joined: 21 Jun 2016
Posts: 676
Localisation: Caveirac

PostPosted: Wed 4 Jul - 10:49 (2018) Reply with quote

Ça va pas être facile de trouver des carrosseries lexan de ce truc la Rolling Eyes Rolling Eyes Rolling Eyes .................

Mort de Rire
_________________
Jolly Roger.


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Wed 4 Jul - 12:02 (2018) Reply with quote

Tu as raison Miche et c'est regrettable.

Mais heureusement certains constructeurs viennent parfois à notre secours en nous présentant des Dream cars, des voitures de salon ou études de style qui souvent ne sont pas motorisés.

Ces versions hightech utilisent les mêmes roues de 48cm.

C'est le cas de ce modèle dont je tairai le nom pour cause publicitaire.

Nul doute d'après la couleur que celui provient d'outre-Manche, ces anglais sont surprenants !!!

Admirer la symétrie et l'aérodynamique particulièrement étudié.

Mais attendons la publication des performances réelles pour pouvoir juger de ses possibilités dans le futur championnat.




_________________
Le slot ça rend fou !!!


Back to top
leprisonnier


Offline

Joined: 03 Aug 2016
Posts: 111
Localisation: 78124

PostPosted: Tue 31 Jul - 14:30 (2018) Reply with quote

Quelques bavioles ...



_________________
MMC 78


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 31 Jul - 15:17 (2018) Reply with quote

Super William  Okay

Tu peux nous donner la matière des peneus AR et fabricant ?
_________________
Le slot ça rend fou !!!


Back to top
leprisonnier


Offline

Joined: 03 Aug 2016
Posts: 111
Localisation: 78124

PostPosted: Tue 31 Jul - 15:49 (2018) Reply with quote

Je pense que c'est du BLACK MAGIC mais pas sur , en fait , on achète des kits RTR ... fait trop chaud sur Paris pour travailler ...
Very Happy Very Happy Very Happy


   https://slotpoint.de/Reifen-R25x19mm-IR14mm-Black-Magic-Moosgummi-Slicks-Spezial-fFlachhump-4



_________________
MMC 78


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Wed 26 Dec - 13:19 (2018) Reply with quote

J'avais laissé 2 points de ce règlement en rouge en attendant des débats éventuels.

Personne n'ayant soulevé la moindre idée sur ces sujets, j'ai donc figé le règlement définitivement.
_________________
Le slot ça rend fou !!!


Back to top
Antho84


Offline

Joined: 29 Jan 2017
Posts: 402
Localisation: Vaucluse

PostPosted: Wed 26 Dec - 17:42 (2018) Reply with quote

Je trouve la voiture de Mooris vraiment jolie!



J'ai jamais fabriquer de châssis mais en regardant quelques photos sur le net ça n'a pas l'air trop compliqué. Je vais voir si je trouve un modèle simple pour "les nuls".  Sinon Policar fait de très belles F1 Mr. Green


Les carrosseries vous les prenez chez Betta ?
_________________
Vivement la retraite!


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Wed 26 Dec - 18:35 (2018) Reply with quote

Où as tu vu la voiture de Mooris ? Shocked

Policar c'est du 32 et pas la bonne période.

Il n'y a rien chez Betta non plus, faut trouver des Lancer, Pactra, Shark etc ou des répro.
Ca fait des mois qu'on en parle.
Il y en avait à Bordeaux, neuves et pas chers, Miche et Mikey en on ramené une chacun Rolling Eyes


Ce post est celui du règlement, le bon est ici : http://slotracing30.xooit.org/f100-Formule-1-pr-68.htm

Faut suivre un peu Antho Mr. Green
_________________
Le slot ça rend fou !!!


Back to top
Antho84


Offline

Joined: 29 Jan 2017
Posts: 402
Localisation: Vaucluse

PostPosted: Wed 26 Dec - 18:40 (2018) Reply with quote

La photo qu'a mis Mooris ou il montre la voiture que le vieux barbu lui a ramené !
_________________
Vivement la retraite!


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Wed 26 Dec - 18:41 (2018) Reply with quote

Va voir les autres dans le bon salon... Mr. Green
_________________
Le slot ça rend fou !!!


Back to top
