Pascalito



Joined: 19 Feb 2018
Posts: 34

PostPosted: Mon 26 Feb - 20:53 (2018) Reply with quote

Previous post review:

mikeymousse wrote:
Ta raison woodslot, le tracé à l'air vraiment sympa.




Carrément  Very Happy
Back to top
Publicité






PostPosted: Mon 26 Feb - 20:53 (2018)

PublicitéSupprimer les publicités ?
Back to top
mooris


Offline

Joined: 05 Dec 2016
Posts: 510
Localisation: HYERES 83400 VAR

PostPosted: Tue 27 Feb - 00:42 (2018) Reply with quote

SS&S !

tres sympa !

sauf le ramassage central qui se fait en helico, en drone,
ou avec un marshall trapeziste positionné au dessus à plat ventre (pour pas gener la visibilité)

B&PDM !

Mooris
_________________
la bourre ! la bourre ! la bourre !


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 27 Feb - 01:55 (2018) Reply with quote

mooris wrote:

sauf le ramassage central


Accès par la ligne droite.
C'est une 4 voies.
Ca ne mesure que 50cm de large.

Mais c'est sans doute toi que l'on surnomme Abraracourcix ???  Mr. Green Mr. Green Mr. Green
_________________
Le slot ça rend fou !!!


Back to top
fred


Offline

Joined: 25 Jun 2016
Posts: 403
Localisation: lyon

PostPosted: Tue 27 Feb - 12:32 (2018) Reply with quote

et pan sur le bec a Mooris Very Happy

Back to top
Pascalito


Offline

Joined: 19 Feb 2018
Posts: 34
Localisation: Essonnes

PostPosted: Tue 27 Feb - 23:37 (2018) Reply with quote

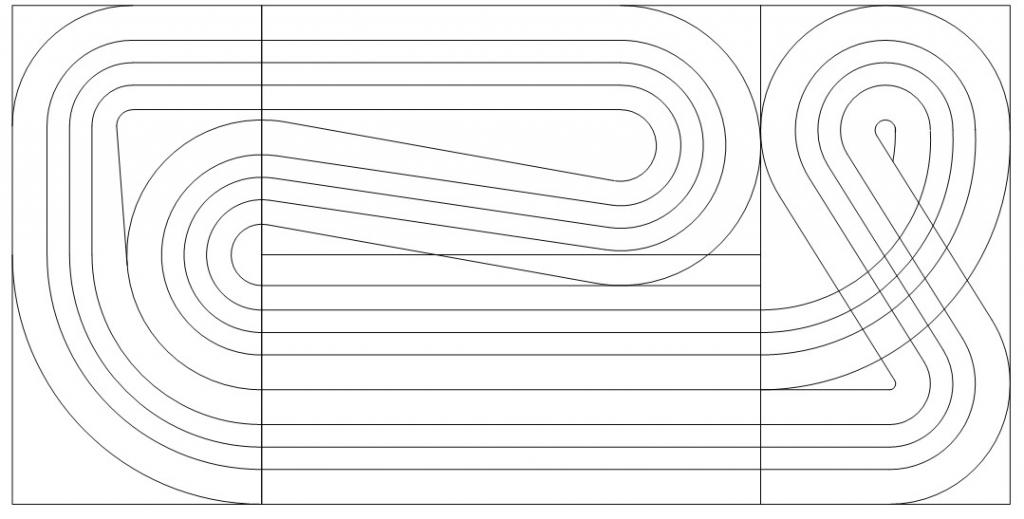

Petite réflexion du soir...


Mais je ne suis pas convaincu.

Ca fait 19 m, la plus grande ligne droite fait 3,07m, pas tres longue...





_________________
Slot un jour, slot pour toujours :-)


Back to top
Pascalito


Offline

Joined: 19 Feb 2018
Posts: 34
Localisation: Essonnes

PostPosted: Wed 28 Feb - 13:12 (2018) Reply with quote

Bonjour à tous,


Quel galère... le tracé m'a hanté toute la nuit... C'est trop court...


Si je colle la piste au mur et dans l'angle, un peut comme Mikey, est ce je gagnerais en longeur
D'autre pars, une solution avec des tronçons fixés au mur sur équerres ne me permetrait pas de gagner quelques metres supplémentaires?
_________________
Slot un jour, slot pour toujours :-)


Back to top
woodslot30


Offline

Joined: 19 Sep 2017
Posts: 452
Localisation: 30360 Deaux

PostPosted: Wed 28 Feb - 15:29 (2018) Reply with quote

Pascalito wrote:
Bonjour à tous,




D'autre pars, une solution avec des tronçons fixés au mur sur équerres ne me permetrait pas de gagner quelques metres supplémentaires?






Tu veut dire en faisant des etages ? Tu peux supperpose une voie sur celle du fond.

_________________
Pour allez plus vite c'est simple, va moins vite !


Back to top
Pascalito


Offline

Joined: 19 Feb 2018
Posts: 34
Localisation: Essonnes

PostPosted: Wed 28 Feb - 15:34 (2018) Reply with quote

Oui dans le principe,


j'ai 1,20m de dispo en passant sous mes vitrines.
_________________
Slot un jour, slot pour toujours :-)


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Wed 28 Feb - 16:52 (2018) Reply with quote

Pascalito wrote:

Petite réflexion du soir...


Mais je ne suis pas convaincu.



C'est normal.

Ce qui choque l’œil c'est ce parallélisme des droites.

Il faut l'éviter, ne serait ce que de quelques degrés, ça change tout.

J'en ai profité pour rallonger la ligne droite en inversant les courbes de gauche.

J'ai aussi fait une modif de la partie centrale mais je pense qu'il faudrait retracer en ne faisant qu'une courbe à très grand rayon.

Et comme le centre est dégagé agrandir le rayon de la courbe au milieu.

En fait il y a plein de petits trucs assez simples à changer.
Comme par exemple le rayon de découpe intérieur de la voie intérieure des courbes peut être réduit à 5cm.

Sans fichier, je ne peux pas reprendre totalement ce plan sauf en le retraçant complètement.

Par contre difficile de t'aider sans aucun plan d'environnement.


_________________
Le slot ça rend fou !!!


Back to top
Pascalito


Offline

Joined: 19 Feb 2018
Posts: 34
Localisation: Essonnes

PostPosted: Wed 28 Feb - 23:53 (2018) Reply with quote

MP PP+


Je t'ai envoyé le fichier autocad, pour implantation.


Pour avoir essayer un tracé type Hill Climb, je troupe l'idée de la superposition de piste sympa.


Maintenant où placer le pont, sachant que sur le côté gauche de ma futur piste il faut penser à une futur extension.
_________________
Slot un jour, slot pour toujours :-)


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Thu 1 Mar - 01:05 (2018) Reply with quote

Je viens de vérifier.

J'utilise Sketchup et seule la version pro peut importer les fichiers dwg.

Donc je ne peux rien en faire, désolé.

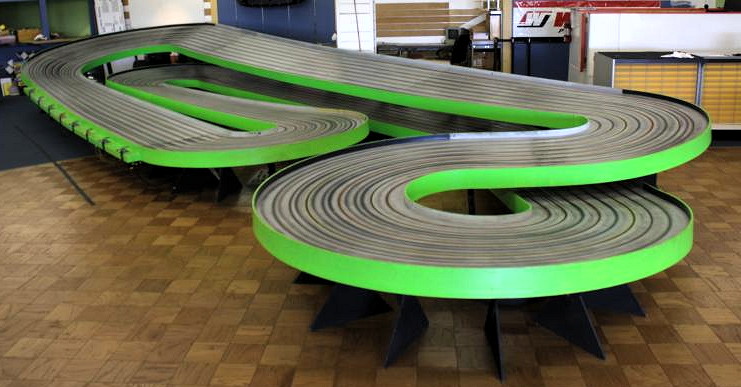

Pour l'Hill Climb il suffit de faire une symétrie par le centre.

D'ailleurs celles ci existent dans les 2 versions :






J'ai un autre truc pour toi mais faut que je compulse les archives enfouies Rolling Eyes

Un peu de patience...
_________________
Le slot ça rend fou !!!


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Thu 1 Mar - 05:42 (2018) Reply with quote

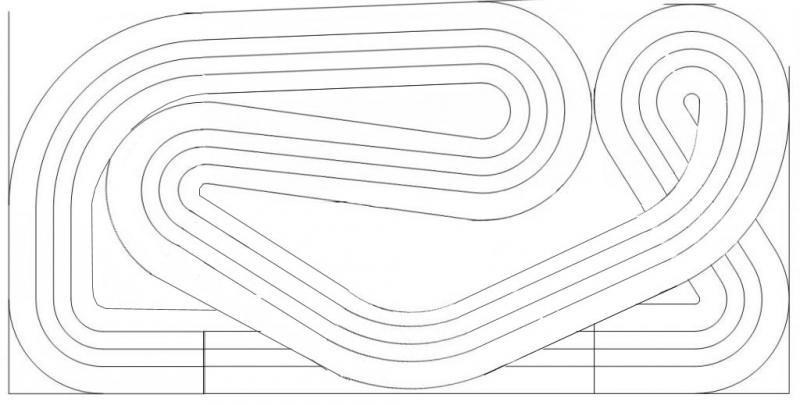

Je te l'ai redessiné.

J'espère que les côtes sont bonnes parce que tu ne donnes aucun renseignements je te l'ai dit plus haut ni d'environnement.

Pour mes calculs je me suis basé sur le fait que les voies étaient écartées de 10cm.

Etrangement j'obtiens une longueur inférieure à la tienne et pourtant celle-ci devrait être plus longue.
Il doit y avoir une erreur quelque part...

Bon, j'obtiens ceci :




_________________
Le slot ça rend fou !!!


Back to top
mikeymousse


Offline

Joined: 30 Sep 2016
Posts: 1,004
Localisation: saint genies de malgoires

PostPosted: Thu 1 Mar - 08:20 (2018) Reply with quote

Sympa, mais rappelle toi la difficulté de défoncé des très grand rayon de courbe.

Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Thu 1 Mar - 12:43 (2018) Reply with quote

Faux Mikey.

Pour ta piste, manque d'une rallonge de compas rigide, pas de stabilité du centre du compas, 2 sols pas au même niveau dont un instable...

Pour rappel le S de la montée de la piste d'Aubais dont forcément 2 courbes inversées à très grand rayon.

Avec Cyril dont c'était le 1° rainurage de sa vie, le centre et le panneau étaient solidarisés par un gros chevron et le S réalisé dès la première passe :





_________________
Le slot ça rend fou !!!


Back to top
Pascalito


Offline

Joined: 19 Feb 2018
Posts: 34
Localisation: Essonnes

PostPosted: Thu 1 Mar - 21:10 (2018) Reply with quote

Pépé Plus wrote:
Je te l'ai redessiné.

J'espère que les côtes sont bonnes parce que tu ne donnes aucun renseignements je te l'ai dit plus haut ni d'environnement.

Pour mes calculs je me suis basé sur le fait que les voies étaient écartées de 10cm.

Etrangement j'obtiens une longueur inférieure à la tienne et pourtant celle-ci devrait être plus longue.
Il doit y avoir une erreur quelque part...

Bon, j'obtiens ceci :












Merci pour ton travail, ça me plait bien. Je mets de côté pour faire un choix.

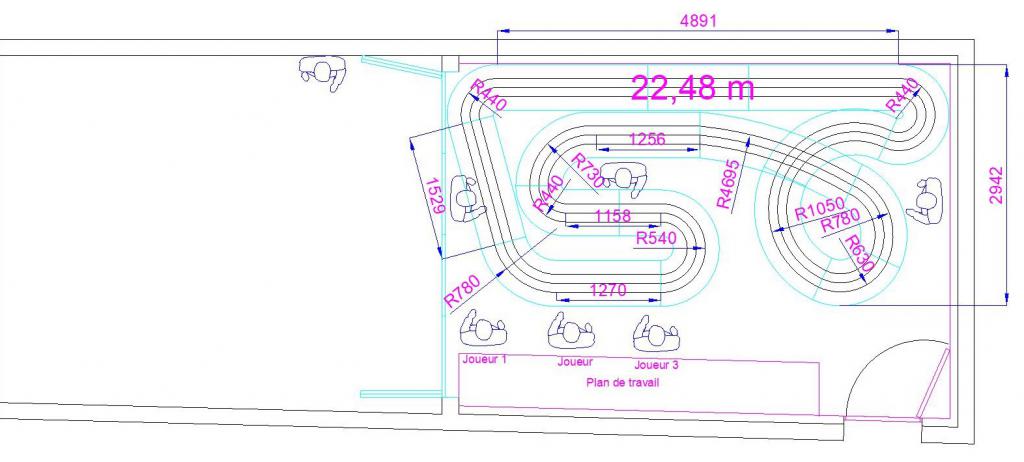

Après avoir passer une bonne partie de la journée à me battre avec l'ordi, ci joint ma nouvelle copie  Mr. Green





Qu'en pensez vous?
Peut être le S à reprendre encore. Ne pas perdre à l'idée qu'il faut prévoir une extention sur la partie gauche du garage.


Circuit inspiré su Hill Climb et de celui de Mikey ;-)



_________________
Slot un jour, slot pour toujours :-)


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Thu 1 Mar - 21:58 (2018) Reply with quote

Voici une autre piste que j'avais récupérée vers 82/83.

Je l'ai gardé chez moi environ 3 ans puis je l'ai revendue.

Un tracé simple mais sympa dans un encombrement minimum.

Celle-ci était construite par American Model Car Raceways pour AMF le grand fabricant de pistes de bowling comme celle de Bordeaux.

Très bien conçue elle était en 3 morceaux seulement et s'assemblait en 1/2hr.

Je ne l'ai malheureusement jamais prise en photo mais j'ai encore l'une d'elle prise chez celui où elle était installée.

Il y a une dizaine d'année, j'ai voulu tenter de la récupérer.
Mais mon acheteur de l'époque m'annonce qu'il ne l'a plus, il se l'ai fait voler dans un dépôt. Drôle d'idée de voler une piste, dommage...

J'ai fait quelques recherche de pub de cette piste ainsi que sur le net.
Je vais aussi tenter d'en refaire le plan à quelque chose près.
C'est relativement facile car à l'époque les ricains utilisait tous tous des panneaux de taille standard en 2m44x1m22.

Je commence par les pubs.
Gros coup de chance 2 vues opposées ;






Des photos trouvées sur le net :






Photo prise chez l'ancien propriétaire :




Et à l'époque où j"avais voulu la racheter j'avais fait ce montage en prévision de l'agrandir au cas où...
Facile Mr. Green




J'ai tenté de la retracer avec les dimensions approximatives dont je me souviens, principalement par le fait qu'elle était constitué de 3 panneaux de 1m22 assemblés entre eux sur leur coté le plus long.
Contrairement à l'originale, j'ai prévu ici 15cm en extérieur là où il n'y avait que 10cm.

Assez facile à reproduire comme l'origine et surtout facile à agrandir comme dit plus haut.

Ce tracé prouve en outre que l'on peut faire entrer 4 voies dans un espace même restreint.




Séparation des éléments :
