 Bienvenue
- Slot Racing du Gard

Poignée MB Slot 20207c
Goto page: 1, 2  >

Post new topic   Reply to topic    Slot Racing du Gard Forum Index -> Electricité -> Soyez branchés !!! -> Accélérateurs
Previous topic :: Next topic
Author Message
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Sun 26 Jun - 10:07 (2016) Reply with quote

 Acquis  d'occasion


J'arrive  les filles






Avec 2 résistance 44,8 ohms et ressort de rappel Dur + d'origine 78 €





Plus 1 résistance 25,20 hms, neuve, 10€




Back to top
Visit poster’s website
Publicité






PostPosted: Sun 26 Jun - 10:07 (2016)

PublicitéSupprimer les publicités ?
Back to top
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Tue 28 Jun - 11:20 (2016) Reply with quote







Back to top
Visit poster’s website
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Sun 4 Sep - 15:06 (2016) Reply with quote

Pour tes cartouches la valeur totale de la cartouche est l'addition de toutes les résistances qui la compose, on l'a vérifié hier soir.

Tu peux donc créer la cartouche que tu désires.

Donc tu trouves une cartouche d'occas ou tu modifies une de tes cartouches qui ne te sert pas.

Il y a 14 résistances.

Si tu veux créer une 15 ohms par exemple.
Tu vas dans un magasin de pièces détachées électronique avec ta cartouche et tu demandes 14 résistances d'1 ohm de la même puissance que celles installées.

Tu dessoudes celles en place et tu les remplaces par les nouvelles.

14 x 1 ohm = 14 ohms.
C'est approximatif car les résistances basiques ont une valeur de tolérance.

S'il y a une bague argentée la tolérance est de +/-10% si la bague est dorée elle est de +/-5%.

Comme cette tolérance est + ou - sur chaque résistance, la valeur totale doit s'approcher de la valeur désirée.

Tu peux aussi fabriquer toi-même cette cartouche, il suffit d'un bout de circuit imprimé vierge et de reproduire les pistes en coupant le cuivre avec un bon cutter puis de faire les trous et souder tes résistances.

Au boulot Mr. Green
_________________
Le slot ça rend fou !!!


Back to top
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Sun 4 Sep - 18:56 (2016) Reply with quote

Je pense faire cette solution prendre une résistance dessouder et mettre


 4 résistances X 1 ohm = 4 ohms  pour la PLUS


une de 25 ohms  pour l' AMT


une de 35 ohms pour les Scalextric ou autre


Ais je suivit  Pépé


Back to top
Visit poster’s website
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Mon 5 Sep - 00:12 (2016) Reply with quote

15 ohms c'est mieux pour les AMT. Enfin pour moi.

Non tu ne peux pas mettre que 4 résistances puisqu'il y a 14 contacts pour le curseur.

Si tu veux construire une 4 ohms il faut

4 / 14 = 0,28 ohm.

Par contre tu peux en mettre moins de 14.

Par exemple 10 en remplaçant certaines résistances par un shunt (un simple fil).

4 /10 = 0,40 ohm.

En partant du principe que l'on a besoin de plus de précision à vitesse plus réduite qu'à vitesse rapide on peut faire ce genre de montage :
Plus de point de contacts au début qu'à la fin.



On peut aussi faire plus simple en ne montant qu'une résistance sur 2 et en shuntant les autres.

4 / 7 = 0,6 ohm

Attention.
Lorsque l'on diminue la résistance d'un accélérateur c'est parce le moteur consomme plus.
Donc en 4 ohm il faut des résistances permettant de dissiper plus de watts c'est à dire plus grosses que celles montées actuellement.
_________________
Le slot ça rend fou !!!


Back to top
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Mon 5 Sep - 18:29 (2016) Reply with quote

certaines résistances par un shunt (un simple fil). là je viendrais te voir novice en soudure moi
Merci Pépé


Back to top
Visit poster’s website
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Mon 5 Sep - 22:33 (2016) Reply with quote

Rien de plus facile, tu enlèves une résistance et tu la remplaces par un simple fil rigide genre fil de téléphone que tu soudes en lieu et place comme sur la photo au-dessus...
_________________
Le slot ça rend fou !!!


Back to top
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Sun 16 Oct - 13:00 (2016) Reply with quote

J'ai effectuer des codes couleurs sur les résistances pour arriver + ou - à 4 Ohms
pouvez vous me dire si c'est bon et tout en sachant qu'il y la valeur tolérance et quoi choisir la 1 la 2 ou la 3

Merci a vous !

Couleur résistance :

Jaune Noir Argent Argent = 0.4 Ohms 10% (+ - Tolérance) --> 10 X 0.4 = 4 Ohms

Jaune Noir Argent Or = 0.4 Ohms 5% (+ - Tolérance) --> 10 X 0.4 = 4 Ohms

Orange Marron Argent Or = 0.31 Ohms 5 % (+ - Tolérance) --> 13 X 0.31 = 4.03 Ohms


Back to top
Visit poster’s website
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Sun 16 Oct - 20:05 (2016) Reply with quote

J'ai trouver sur un site laquelle choisir ?

http://www.komposantselectronik.fr/prestashop/resistance-de-puissance/1123-resistance-de-puissance-033-ohm-033ohm-033r-2w-5-couche-carbone.html

Tolerance: ±5%
Puissance: 2w
Resistance: 0.33RΩ
Temperature range: -55° to + 175°C
Dimensions: corps 15 x 5mm
Longueur des pattes: 28 x 0.8mm
Couche Carbone




https://www.compelectronic.fr/resistance-res-0r33-3w-article-25.html

Description article RES-0R33-3W:
Résistance 3W 0.33R 5%. Code constructeur: MOR03SJ033KA19. Sorties axiales. Résistance: 0.33 Ohm. Puissance: 3W. Tolérance: 5%. Type de résistance: Couche de carbone. Taille: 5.5x16.0mm. Série: CFR3. Tension maxi: 350V. Tension maxi: 600V. Type: CFR3. Constructeur: ROYAL OHM




Back to top
Visit poster’s website
Serenity


Offline

Joined: 16 Oct 2016
Posts: 1
Localisation: 57000

PostPosted: Sun 16 Oct - 23:14 (2016) Reply with quote

Il faut voir dans quel pays se trouve le revendeur,
komposantselectronik en France et compelectronic en Hongrie je crois bien.(voir dans les conditions générales de chaque site)
Et les frais de transports, avez vous vérifié? ça peut aider dans la décision de l'achat.


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Mon 17 Oct - 00:52 (2016) Reply with quote

Merci pour ces conseils Serenity, un petit passage par la case présentation est de coutume sur les forums...
_________________
Le slot ça rend fou !!!


Back to top
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Mon 17 Oct - 17:26 (2016) Reply with quote

Je viens de passe chez un vendeur de composant Electronique à Montpellier

il n' a que du 0.47 Ohms 4 Wats vitrifié

Est que la résistance vitrifié change la donne comparé a la carbone ?

une résistance 0.80 € hors taxes


Back to top
Visit poster’s website
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Mon 17 Oct - 17:46 (2016) Reply with quote

Aussi je voudrais savoir l'importance du modèle de la résistance
Vitrifié
Carbone
Les bleus
ect .........


Back to top
Visit poster’s website
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Tue 18 Oct - 16:55 (2016) Reply with quote

Personne pour répondre ?

Back to top
Visit poster’s website
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 18 Oct - 17:51 (2016) Reply with quote

Héééééééééééééééé  Mort de Rire

Ben une seconde hein ? Tu ouvres 25 posts différents pour la même chose et dans plusieurs salons différents en plus !!!


Cela dit on se fout du type construction et d'ailleurs de la précision.
Ce n'est pas un ordinateur de commande de direction pour Appolo XIII que tu veux fabriquer.
Donc la moins chère c'est la mieux tant que la valeur et la puissance correspondent à l'usage.
Malgré tout les vitrifiées sont en principe des résistances bobinées donc la meilleure qualité.

14 x 0.47 = 6.58 ohms c'est pas bon.

14 x 0.30 = 4.2 ohms c'est mieux non ?

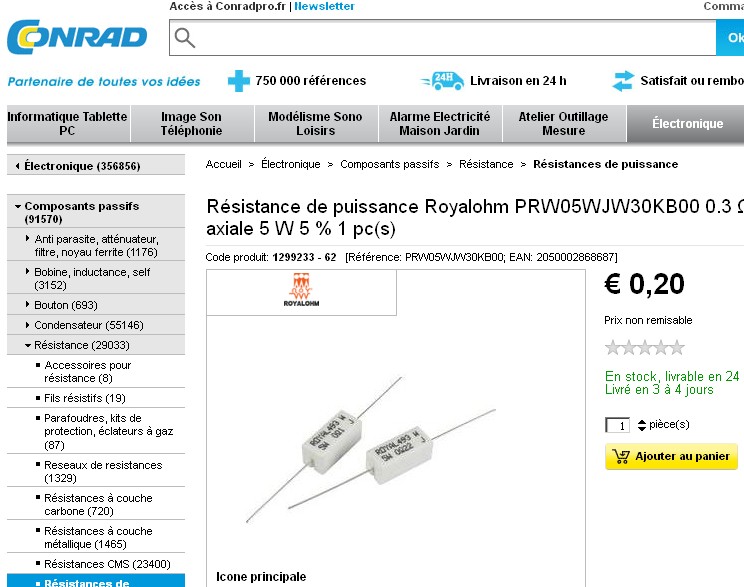

http://www.conrad.fr/ce/fr/overview/0241366/Resistances-de-puissance?filter…




Tu peux aussi faire varier la valeur au lieu d'avoir une valeur fixe.

Avec une valeur fixe la progression de l'accélération est constante.
Plus tu accélères, plus ça va vite bien sûr, mais c'est linéaire.

Si tu places des valeurs très faibles (en ohm) au début du curseur il y a peu de différence à mesure que tu appuies, c'est donc très souple, puis des valeurs de plus en plus élevées.

Quand la valeur est plus élevée la différence de tension (V) entre 2 plots est plus élevée et l'accélération devient plus importante.
L'accélération devient logarithmique et non plus linéaire.

Exemple :
5 x 0.20 ohm = 1 ohm
5 x 0.30 ohm = 1.5 ohm
4 x 0.40 ohm = 1.6 ohm

Total  = 4.1 ohms
_________________
Le slot ça rend fou !!!
