Pépé Plus



Joined: 22 Jun 2016
Posts: 3,268

PostPosted: Sun 7 Jan - 19:44 (2018) Reply with quote

Previous post review:

Rien.

Une Blue King ç'est constitué de 4 virages à 180°, 1 de 90° et 1 des 360°, très varié...
Pas une seule courbe dans la combinaison de degrés restants et possibles, aucune courbe à grand rayon, aucune courbe à degré variable.
C'est fait pour des engins ultra rapides avec un seul freinage sans pilotage Mr. Green Mr. Green Mr. Green
Back to top
Publicité






PostPosted: Sun 7 Jan - 19:44 (2018)

PublicitéSupprimer les publicités ?
Back to top
mikeymousse


Offline

Joined: 30 Sep 2016
Posts: 1,004
Localisation: saint genies de malgoires

PostPosted: Sun 7 Jan - 20:59 (2018) Reply with quote

Moi, j'aime bien les blue king, mais tu peux modifier un peu le côté gauche, t'as la place d'agrandir le banking en bout de ligne droite, et de modifier le deadman en une grande courbe qui ce referme, non ? Dans l'objectif de rendre la piste un peu moins "on/off".
Sinon moi j'dis ça j'dis rien j'aime les pistes rapides, mais c'est à la longue que ça risque d'être barbant.


Back to top
woodslot30


Offline

Joined: 19 Sep 2017
Posts: 452
Localisation: 30360 Deaux

PostPosted: Mon 8 Jan - 18:08 (2018) Reply with quote

Oui j'ai repris le dessins en agrandissant le banking a gauche et en supprimant le second et je vais voir pour modifier le reste tout en gardant un espace suffisant pour circuler... ou sinon je pensait aussi ouvrir un atelier maçonnerie pour agrandir les murs , je ferais une liste afin que vous puissiez vous inscrire  Very Happy
_________________
Pour allez plus vite c'est simple, va moins vite !


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Mon 8 Jan - 18:11 (2018) Reply with quote

Moi je touche pas le ciment, c'est sale et dégradant  Mr. Green
_________________
Le slot ça rend fou !!!


Back to top
woodslot30


Offline

Joined: 19 Sep 2017
Posts: 452
Localisation: 30360 Deaux

PostPosted: Mon 8 Jan - 18:23 (2018) Reply with quote

Je suis pas contre un agrandissement en bois  Mort de Rire
_________________
Pour allez plus vite c'est simple, va moins vite !


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Mon 8 Jan - 20:53 (2018) Reply with quote

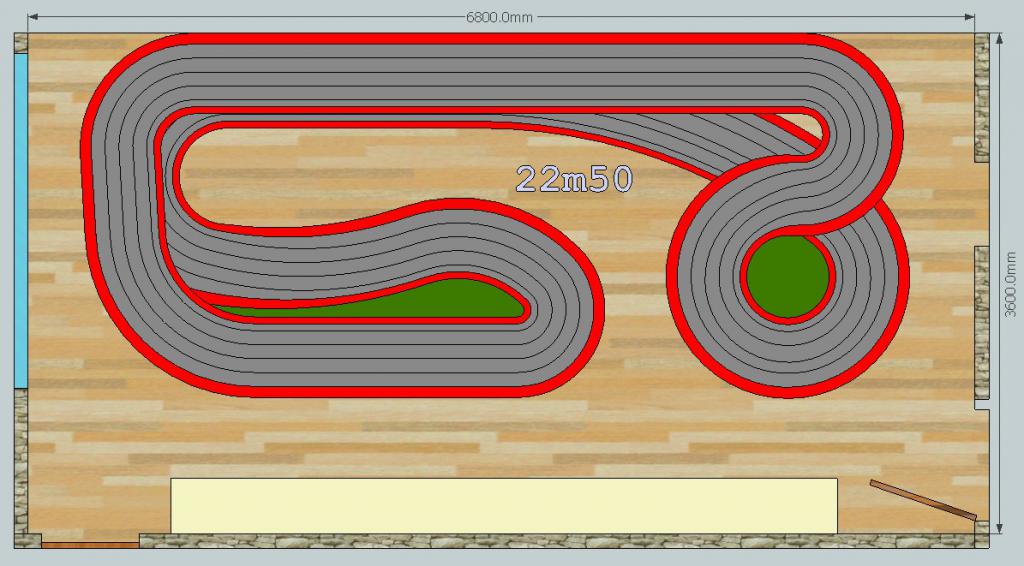

Très inspiré du tracé Hill Climb et non plus Blue King  Shocked

J'ai repris tes côtes, il y a même une petite erreur mur de droite.

Et en plus en 4 voies ça rentre dans le même encombrement et même un peu plus de passage





Hé oui Mr. Green Mr. Green Mr. Green




_________________
Le slot ça rend fou !!!


Back to top
woodslot30


Offline

Joined: 19 Sep 2017
Posts: 452
Localisation: 30360 Deaux

PostPosted: Tue 9 Jan - 13:06 (2018) Reply with quote

Merci PP pour ce tracer, il est pas mal même si je m'interroge sur le principe des pistes qui se retrouvent en dessous au niveaux de la visibilité, la ligne droite ca passe mais les courbes je suis moins fan .

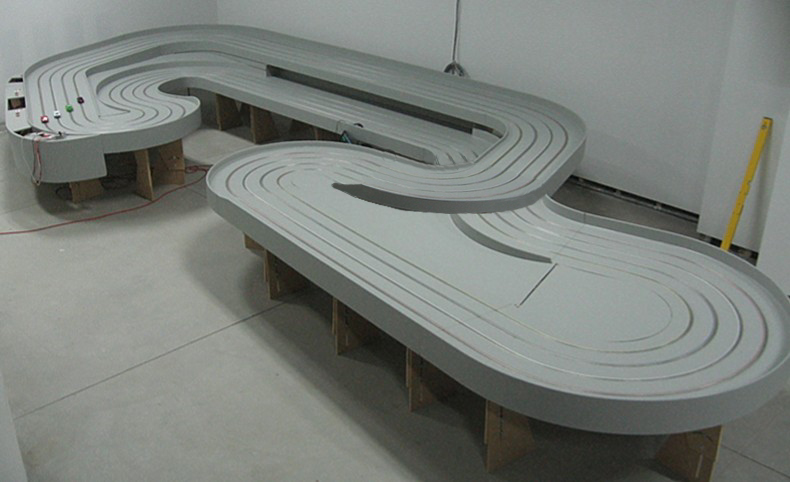

Hier j'ai plancher sur tracer qui s'en rapproche pas mal, je suis parti de ce modèle :



Pour arrivé a ça (en 3 voies) :

_________________
Pour allez plus vite c'est simple, va moins vite !


Back to top
woodslot30


Offline

Joined: 19 Sep 2017
Posts: 452
Localisation: 30360 Deaux

PostPosted: Tue 9 Jan - 13:11 (2018) Reply with quote

Punaise je comprend pas que mes dessins arrivent dans ce sens alors qu'ils sont dans l'autre dans "images" de l'ordi
_________________
Pour allez plus vite c'est simple, va moins vite !


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 9 Jan - 13:53 (2018) Reply with quote

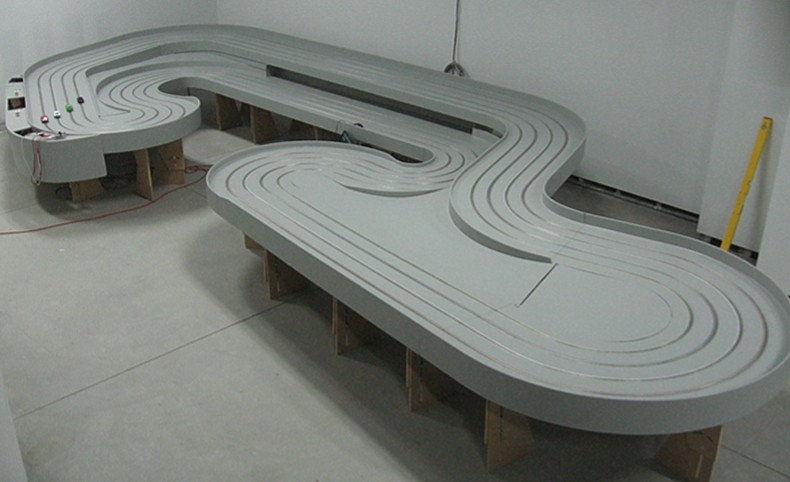

Il a été construit des centaines de pistes Hill Clim ou Engleman et si ça avait posé des problème de ce niveau elles n'aurait pas existées...
Toi qui me parle de visibilité, celle de la courbe en bas à droite  Sad Sad Sad


De plus ton tracé ne forme pas un 8.
C'est un truc élémentaire en slot.
Sans pont si écartement de 10cm, différence de longueur : Pi2R :  3.1416 x .10 + .10 = 0m63

Sur mon plan il suffit de ressortir un peu la courbe en partie cachée.


Sinon comme ça d'accord Mr. Green



_________________
Le slot ça rend fou !!!


Back to top
woodslot30


Offline

Joined: 19 Sep 2017
Posts: 452
Localisation: 30360 Deaux

PostPosted: Tue 9 Jan - 14:32 (2018) Reply with quote

Ah oui ça me plait bien comme ça  Very Happy


C'est possible d'allonger la ligne droite du fond, genre jusqu’à la règle niveau jaune  Embarassed ?    Vu que j'ai pas de décaler de mur comme sur la photo  Mr. Green


Je sais je suis chiant !!!
_________________
Pour allez plus vite c'est simple, va moins vite !


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 9 Jan - 15:51 (2018) Reply with quote

Sketchup allez au boulot

Parce que tes gribouillis sur papier d'écolier

Un plan ça se fait au 1/10 Rolling Eyes

Mr. Green
_________________
Le slot ça rend fou !!!


Back to top
woodslot30


Offline

Joined: 19 Sep 2017
Posts: 452
Localisation: 30360 Deaux

PostPosted: Tue 9 Jan - 18:04 (2018) Reply with quote

je l'ai telecharger mais j'y pige que dalle
_________________
Pour allez plus vite c'est simple, va moins vite !


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 9 Jan - 18:06 (2018) Reply with quote

Trop vieux  Mort de Rire
_________________
Le slot ça rend fou !!!


Back to top
woodslot30


Offline

Joined: 19 Sep 2017
Posts: 452
Localisation: 30360 Deaux

PostPosted: Tue 9 Jan - 18:36 (2018) Reply with quote


_________________
Pour allez plus vite c'est simple, va moins vite !


Back to top
woodslot30


Offline

Joined: 19 Sep 2017
Posts: 452
Localisation: 30360 Deaux

PostPosted: Tue 9 Jan - 21:02 (2018) Reply with quote

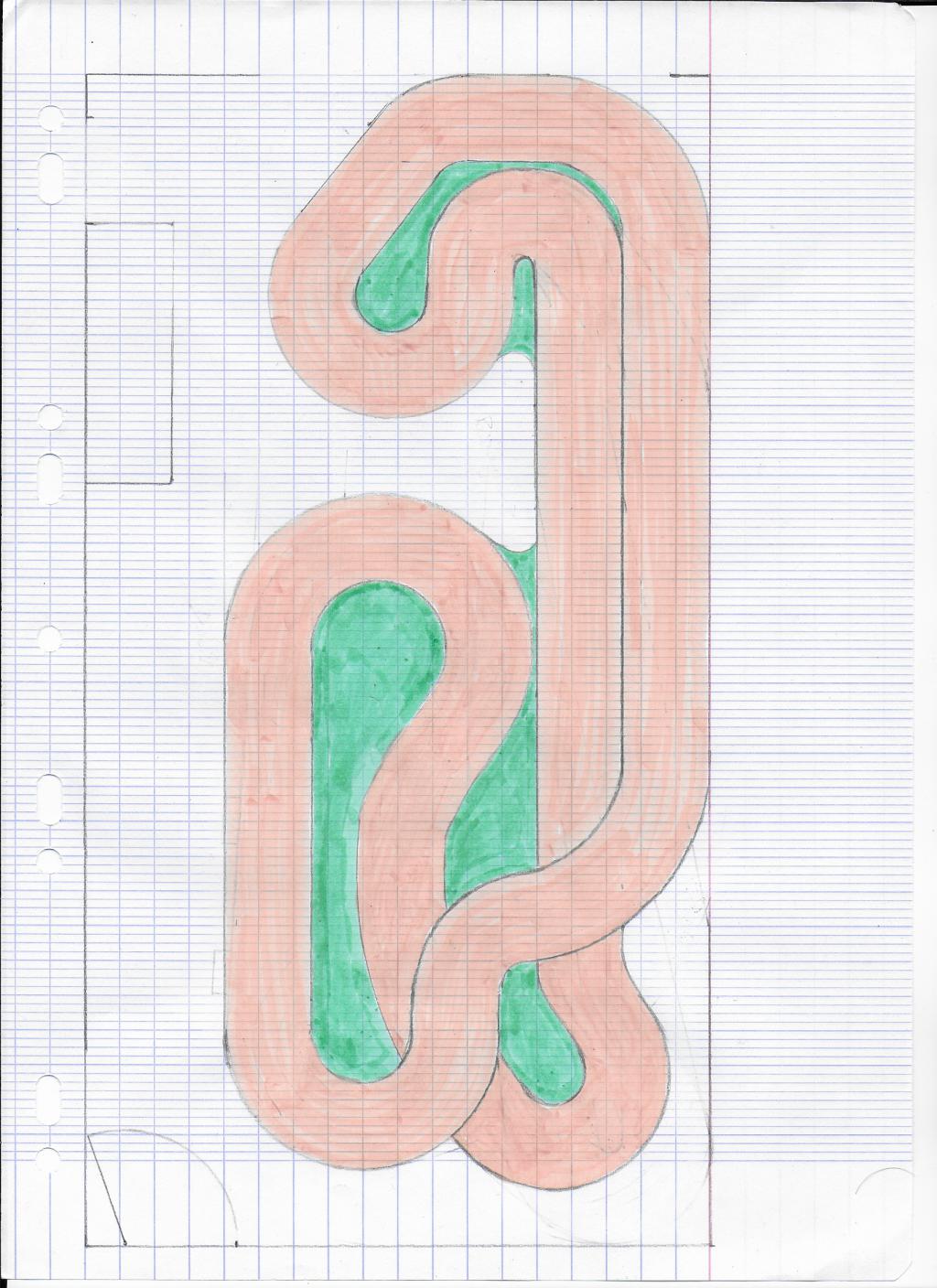

PP va râler mais tant pis voila un gribouillis de plus !  Very Happy



_________________
Pour allez plus vite c'est simple, va moins vite !


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 9 Jan - 22:46 (2018) Reply with quote

woodslot30 wrote:

je l'ai telecharger mais j'y pige que dalle


UN PEU DE SILENCE DANS LA CLASSE !!! Mad

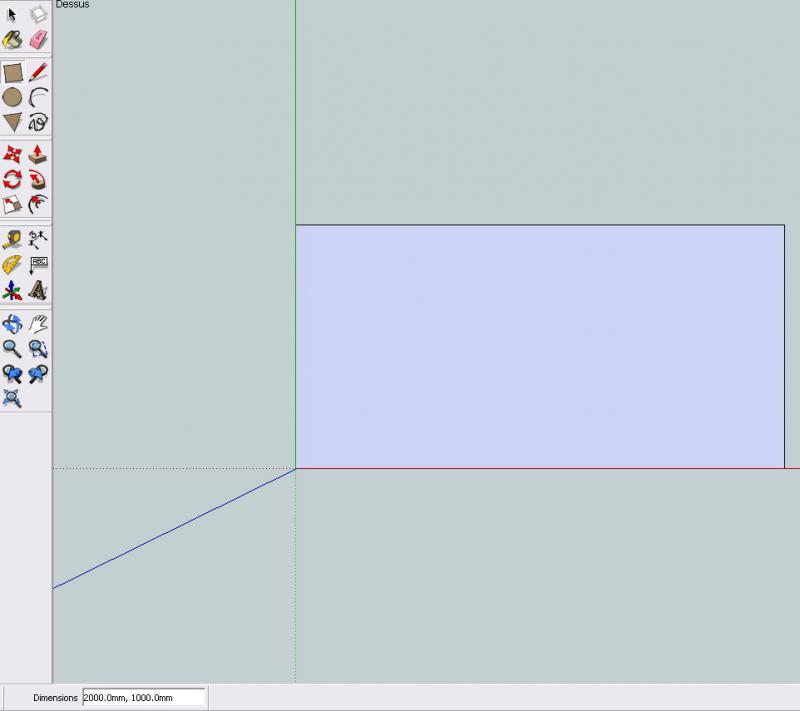

Je fais un rectangle de 2000x1000.

Je le tape en bas à gauche

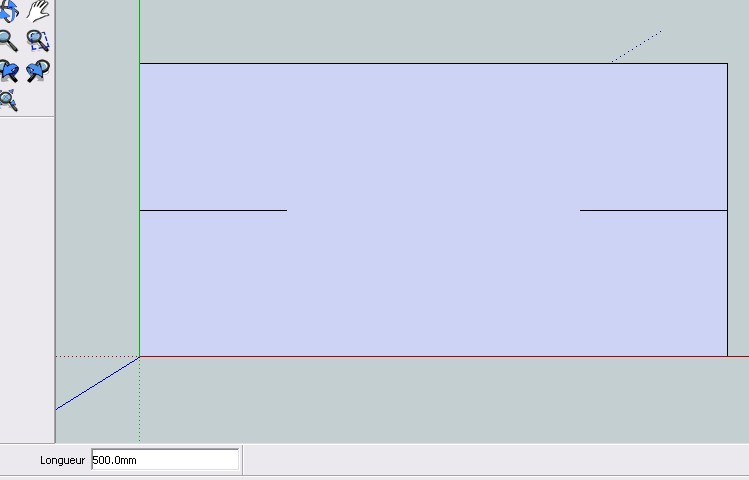

Je tire 2 traits de 500 en partant du milieu, il est intuitif.

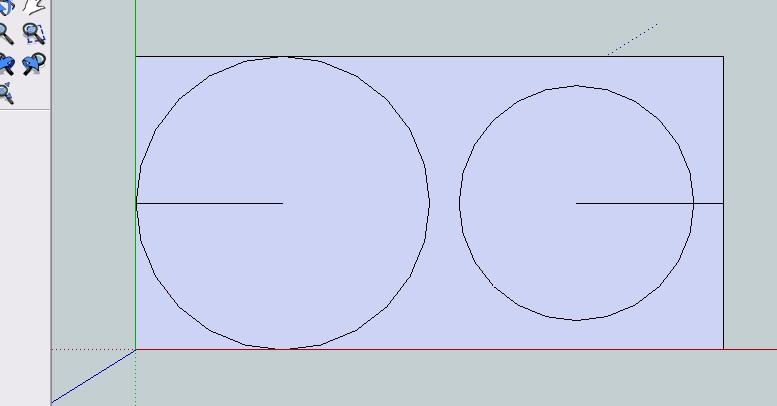

L'extrémité de chaque trait sert de centre, un cercle de 500 et un de 400

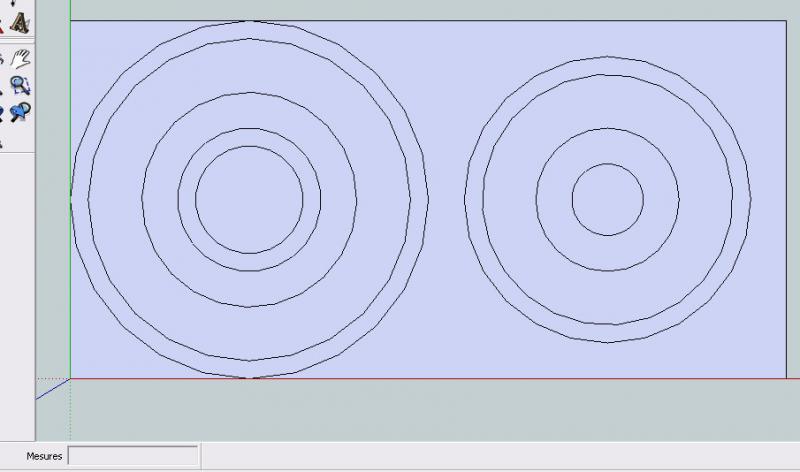

J'efface les traits et je trace 4 cercles de 450, 300, 200, 150 puis 4 autres 350, 200,100, 50, le centre est intuitif

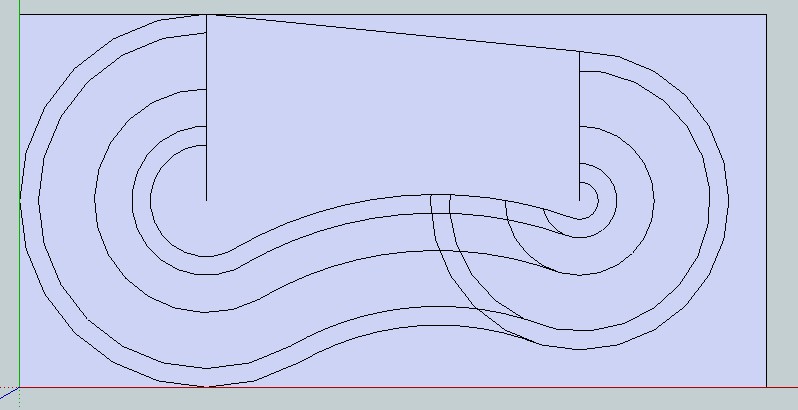

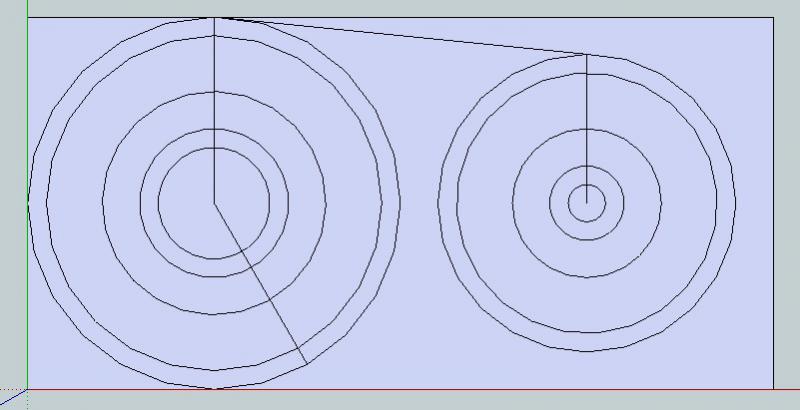

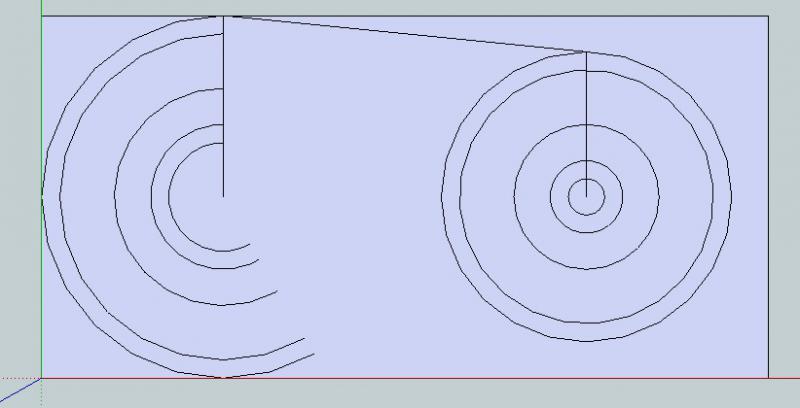

Tangente entre les sommets puis 3 rayons, 2 vers les tangentes, l'autre un peu au hasard dans le cercle de 500





J'efface les arcs dont je n'ai aucun besoin ainsi que le rayon inférieur





L'outil arc permet de tracer des arcs exacts au niveau du point de départ. Suffit d'accrocher l'extrémité au bon endroit

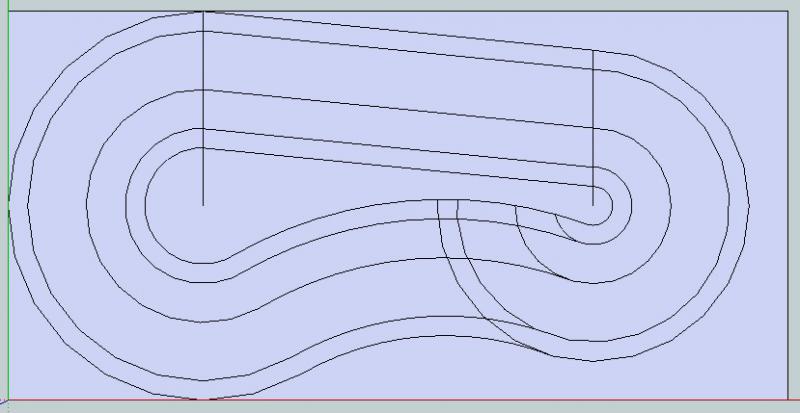

Je complète les arcs puis efface les restes de cercles inutiles

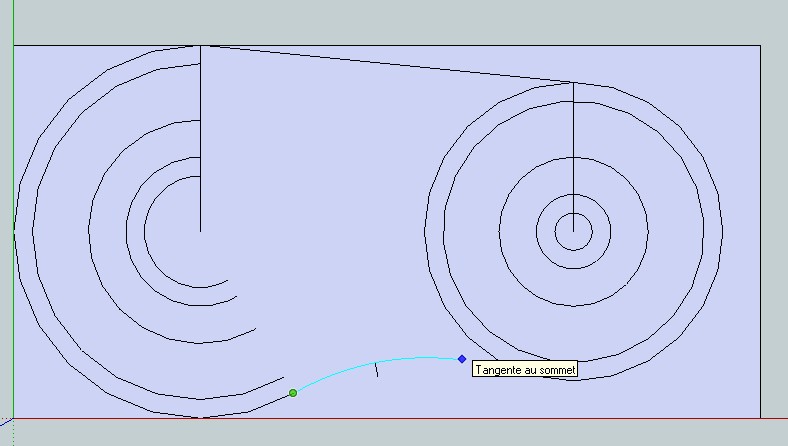

Je tire les tangentes restantes

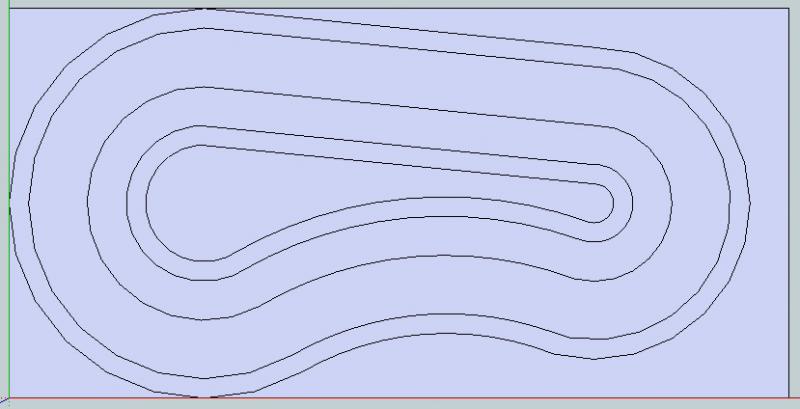

Efface tout ce qui est inutile

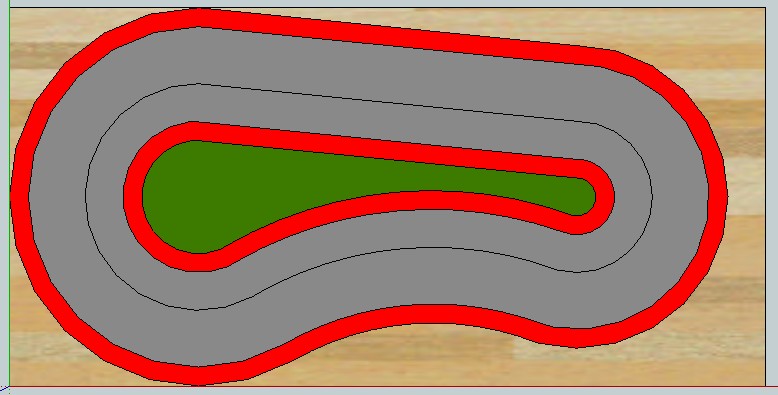

Coloriage


_________________
Le slot ça rend fou !!!
