Alimentation Graupner 6459
Goto page: 1, 2, 3  >

Post new topic   Reply to topic    Slot Racing du Gard Forum Index -> Electricité -> Soyez branchés !!! -> Pistes
Previous topic :: Next topic
Author Message
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Tue 15 Aug - 21:30 (2017) Reply with quote

moins de 67 € FP compris j'en ai pris une pour ma piste Ninco

https://www.fnac.com/mp30366116/Alimentation-reglable-5-a-15V-0-a-20A-Graupner/w-4?oref=d3847d4e-238f-f770-f954-f41890b52824


Back to top
Visit poster’s website
Publicité






PostPosted: Tue 15 Aug - 21:30 (2017)

PublicitéSupprimer les publicités ?
Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 15 Aug - 22:02 (2017) Reply with quote

C'est le modèle que je conseille à tous depuis que SCD est plus ou moins en panne sur son site.

Seul le ventilo est un peu bruyant.
_________________
Le slot ça rend fou !!!


Back to top
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Tue 22 Aug - 22:29 (2017) Reply with quote

J'ai reçu la bête Okay

A part brancher la piste avec l 'alim peut on brancher autres chose en faisant des ponts

Exemple--> circuit + poignées + compteur

une petit plan SVP !


Back to top
Visit poster’s website
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 22 Aug - 23:13 (2017) Reply with quote

Ben expliques toi mieux, ce n'est pas très clair...

Comme d'hab tu écris de trucs que toi seul comprends !!! Sad

Accélérateurs ben oui c'est mieux pour piloter non ? Mr. Green

Compteur ? Quel compteur ???
_________________
Le slot ça rend fou !!!


Back to top
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Wed 23 Aug - 17:52 (2017) Reply with quote

En FR


Source --> http://www.france-slotforum.fr/forum/messages.html?page=0&idsujet=1528068








Je voudrais avoir un plan comme celui ci pour brancher:

(1) la base de mon circuit Ninco 10118 ,










(2) Deux  accélérateurs, avec fiche mâle bananes








(3) Un DS Racing 300










MERCI Pépé





Back to top
Visit poster’s website
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Wed 23 Aug - 18:27 (2017) Reply with quote

Tu mets de coté ce machin là, ça t'évitera de le casser :





Puis tu prends un rail standard, 3 soudures et on en parle plus.

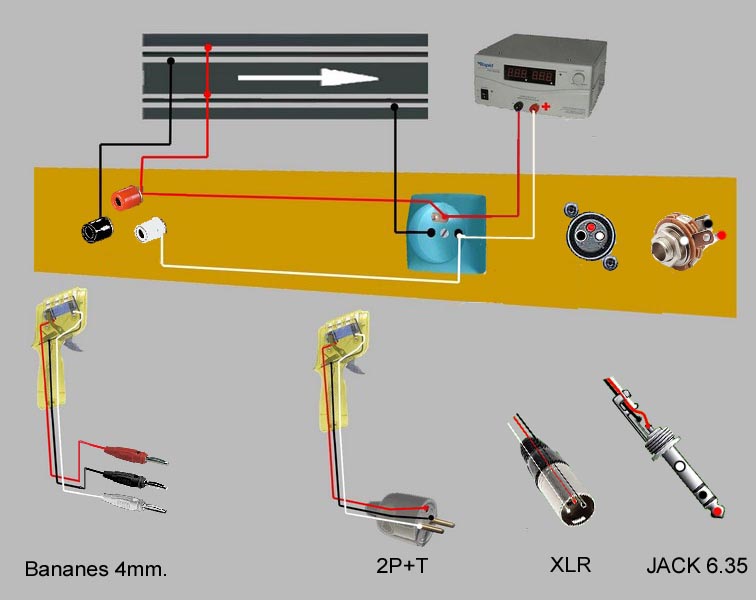

Puis une planchette pour fixer les prises et c'est fini.

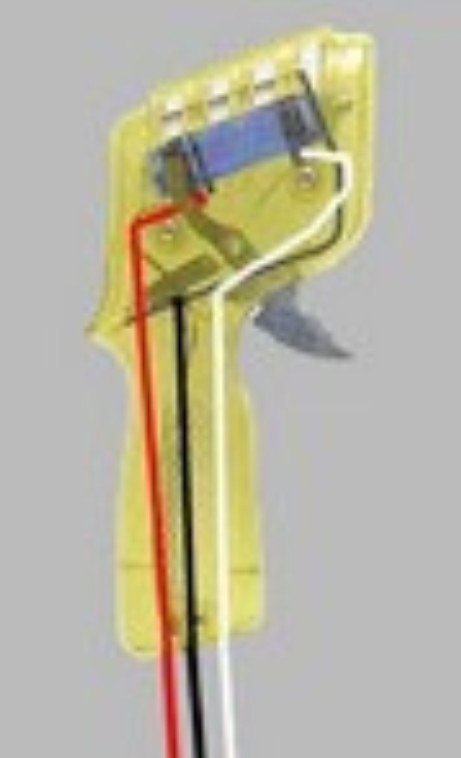

Tu as le choix pour les connecteurs, suffit de suivre la couleur des fils, ici ils sont aux normes Parma :





Pour la connexion du DS300 tu fais comme pour installer la centrale de guidage d'Ariane 4, tu suis la notice Mort de Rire


Sérieusement ça marche tout seul ce truc là non ? Il y en a un chez Miche avec détection par coupure. Tu veux quoi de plus ?
_________________
Le slot ça rend fou !!!


Back to top
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Wed 23 Aug - 19:39 (2017) Reply with quote

Le fil Noir il part d 'ou ? Le fil ROUGE et BLANC  Ok

Back to top
Visit poster’s website
fred


Offline

Joined: 25 Jun 2016
Posts: 403
Localisation: lyon

PostPosted: Wed 23 Aug - 19:42 (2017) Reply with quote

et bin le curseur ou la gâchette de la poignée

Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Wed 23 Aug - 21:39 (2017) Reply with quote

Quel fil noir ? Celui de la poignée ? Comme l'a dit Fred.

Tu ne sais pas agrandir une image ???





_________________
Le slot ça rend fou !!!


Back to top
mooris


Offline

Joined: 05 Dec 2016
Posts: 510
Localisation: HYERES 83400 VAR

PostPosted: Wed 23 Aug - 23:07 (2017) Reply with quote

SS&S !

Lapin34 a raison !
avec tous ces fils et toutes ces couleurs on ne s'y retrouve plus !

ah ! put--- d'anglais !!! meme s'ils n'y sont pour rien !

accroche-toi ! Lapin34 !!! accroche-toi !!!

B&PDM !

Mooris
_________________
la bourre ! la bourre ! la bourre !


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Thu 24 Aug - 00:36 (2017) Reply with quote

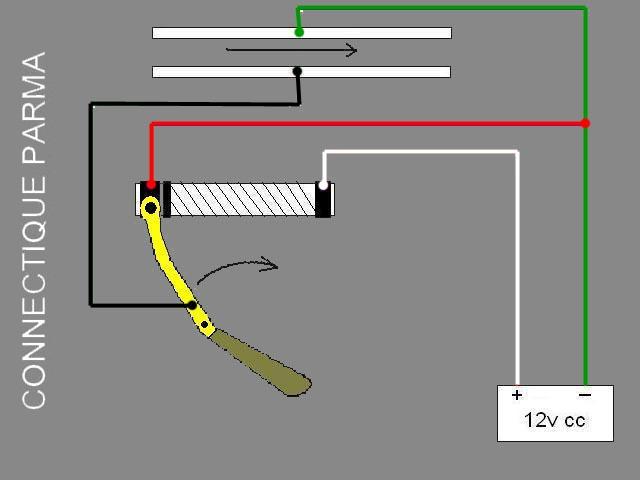

Pour finir voici le nom des connexions.

C'est ici sur le forum : http://slotracing30.xooit.org/t77-Connexion-des-poign-es.htm

POWER = blanc, puissance, donc arrivée du courant. Dans la plupart des cas c'est le +
TRACK = noir, fil correspondant à l'alimentation de la voie à partir de l'accélérateur.
BRAKE = frein = stop. C'est pour ça que le fil est rouge !!!


_________________
Le slot ça rend fou !!!


Back to top
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Thu 24 Aug - 12:10 (2017) Reply with quote

Voici le schéma !





Back to top
Visit poster’s website
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Thu 24 Aug - 12:36 (2017) Reply with quote

Hé ben alors tu n'as pas besoin de moi et que tu n'as pas besoin de me demander

Tu vois que quand tu veux tu sais brancher le ds300 dans la prise murale !!! Mort de Rire
_________________
Le slot ça rend fou !!!


Back to top
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Thu 24 Aug - 13:57 (2017) Reply with quote

Merci

Back to top
Visit poster’s website
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Thu 24 Aug - 14:01 (2017) Reply with quote

Ben de rien

Pour le cablage fil de 1.5mm². Ca existe en rigide mono-brin et souple muliti-brins et dans les bonnes couleurs.

Il faut du souple au moins pour aller du tableau jusqu'à l'alim si tu as besoin de la déplacer.

J'en ai ici, cherches le prix du mètre si tu en a besoin, ça t'évitera d'en acheter un rouleau de chaque couleur.
