Pépé Plus



Joined: 22 Jun 2016
Posts: 3,268

PostPosted: Sat 25 Nov - 14:40 (2017) Reply with quote

Previous post review:

C'est correct.
Mais si tu utilises ce système il faut sortir l'élément mobile de ses gonds pour dégager l'espace parce que toi tu dois replier vers le haut.

Ou alors il te faut des gonds (ou charnières) dits "invisibles" mais je ne sais pas quel modèle.
Parce que tes gonds ne peuvent pas être placer sur le dessus, il y a la piste.
Back to top
Publicité






PostPosted: Sat 25 Nov - 14:40 (2017)

PublicitéSupprimer les publicités ?
Back to top
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Sun 26 Nov - 15:44 (2017) Reply with quote

Compris Pépé

Back to top
Visit poster’s website
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Tue 13 Feb - 13:14 (2018) Reply with quote

Pour les charnières invisible combien penses tu en mettre 2 ou 4 ou 6 et que penses tu des modèles et à savoir aussi les dimensions
S'il faut une épaisseur du panneau MDF a 2 cm tu me le dis



Charnière invisible H95XL23/63 mm nickelée satinée



Charnière invisible droite zamac satiné 3D 110X30/72 2 clés



Back to top
Visit poster’s website
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 13 Feb - 14:21 (2018) Reply with quote

Non, ça ne va pas.

ce système ne décalera jamais assez le panneau mobile avec sa traverse de renfort.

A mon avis la solution la plus simple ce sont des gonds de porte montés en dessous sur les traverses de chaque élément de piste.
Le morceau mobile a un pied repliable.
Tu replis le pied, l'élément descend légèrement, tu le dégondes et tu le ranges...
_________________
Le slot ça rend fou !!!


Back to top
leprisonnier


Offline

Joined: 03 Aug 2016
Posts: 111
Localisation: 78124

PostPosted: Tue 13 Feb - 15:45 (2018) Reply with quote

Si cela peut aider ...


http://www.mmc78.com/mmc/htdocs/modules/newbbex/viewtopic.php?topic_id=621&forum=6&viewmode=flat&order=DESC&start=100
_________________
MMC 78


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 13 Feb - 16:09 (2018) Reply with quote

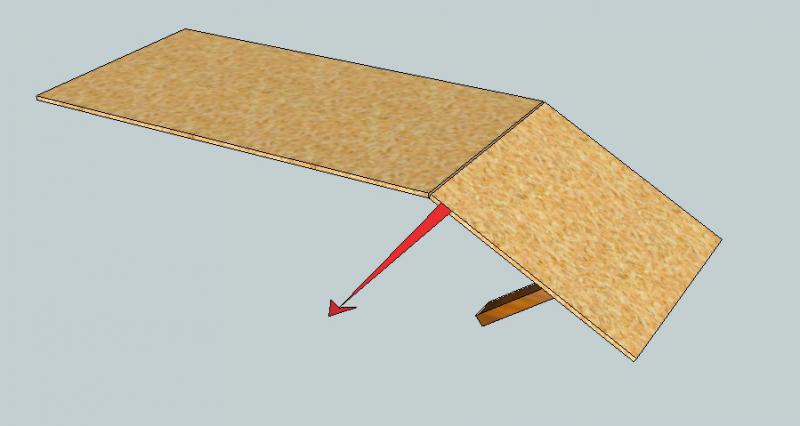

Non William ce n'est pas ça le problème.

Un élément de la piste doit être repliable pour dégager le passage en temps normal.

Hors il est impossible de placer les charnières sur le dessus à cause...de la piste bien sûr.

Et avec les traverses de renfort les charnières invisibles ne déboitent pas assez.





D'où l'idée des gonds basiques où il peut dégonder le morceau en le rabaissant légèrement vers le bas si le pied est repliable.


_________________
Le slot ça rend fou !!!


Last edited by Pépé Plus on Tue 13 Feb - 16:10 (2018); edited 1 time in total
Back to top
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Tue 13 Feb - 16:13 (2018) Reply with quote

Donc on ne fera pas de châssis sous la partie qui s'enlèvera mais un simple renfort avec le pied

Back to top
Visit poster’s website
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 13 Feb - 17:13 (2018) Reply with quote

Si il faut un cadre minimum.

Sinon ton pied fixé seulement dans le mdf au premier choc il est arraché Rolling Eyes
_________________
Le slot ça rend fou !!!


Back to top
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Tue 13 Feb - 17:36 (2018) Reply with quote

Ok je fais le plan du châssis pour calculer en gros ce qu'il faut

Back to top
Visit poster’s website
leprisonnier


Offline

Joined: 03 Aug 2016
Posts: 111
Localisation: 78124

PostPosted: Tue 13 Feb - 17:44 (2018) Reply with quote

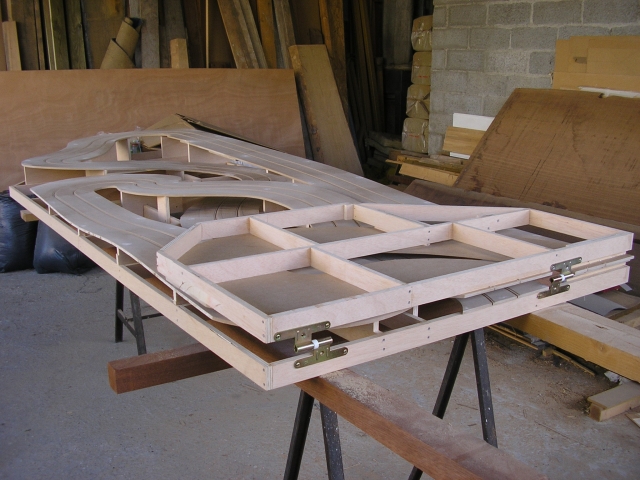

mes charnières sont bien au dessus  , c'est a la page 4 .

_________________
MMC 78


Back to top
leprisonnier


Offline

Joined: 03 Aug 2016
Posts: 111
Localisation: 78124

PostPosted: Tue 13 Feb - 17:53 (2018) Reply with quote


_________________
MMC 78


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 13 Feb - 18:03 (2018) Reply with quote

Oui mais là ce n'est pas possible dans la configuration de lapin, les gonds se retrouveraient au milieu de la partie roulante, pas de place...
_________________
Le slot ça rend fou !!!


Back to top
leprisonnier


Offline

Joined: 03 Aug 2016
Posts: 111
Localisation: 78124

PostPosted: Tue 13 Feb - 18:28 (2018) Reply with quote

pour moi , il peut en mettre trois .
_________________
MMC 78


Back to top
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Tue 13 Feb - 19:32 (2018) Reply with quote

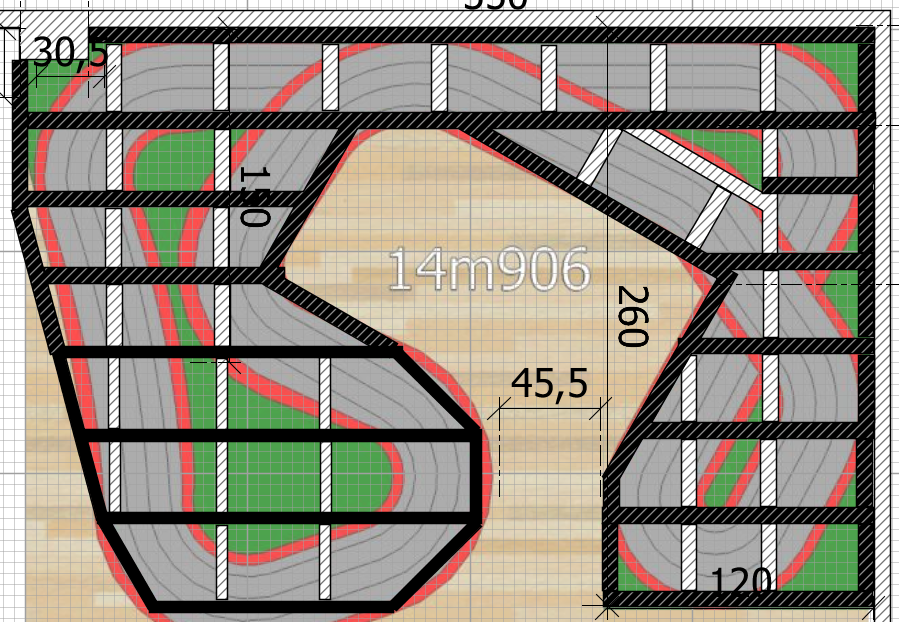

Voici le plan châssis de la piste
Comme d'habitude si cela ne va pas quelque part on le dit sans être méchant ! " Hein sinon coup de canne "

La partie principal (chevron 5 x 10 ) les blancs des 30 cm de long et les noirs à définir

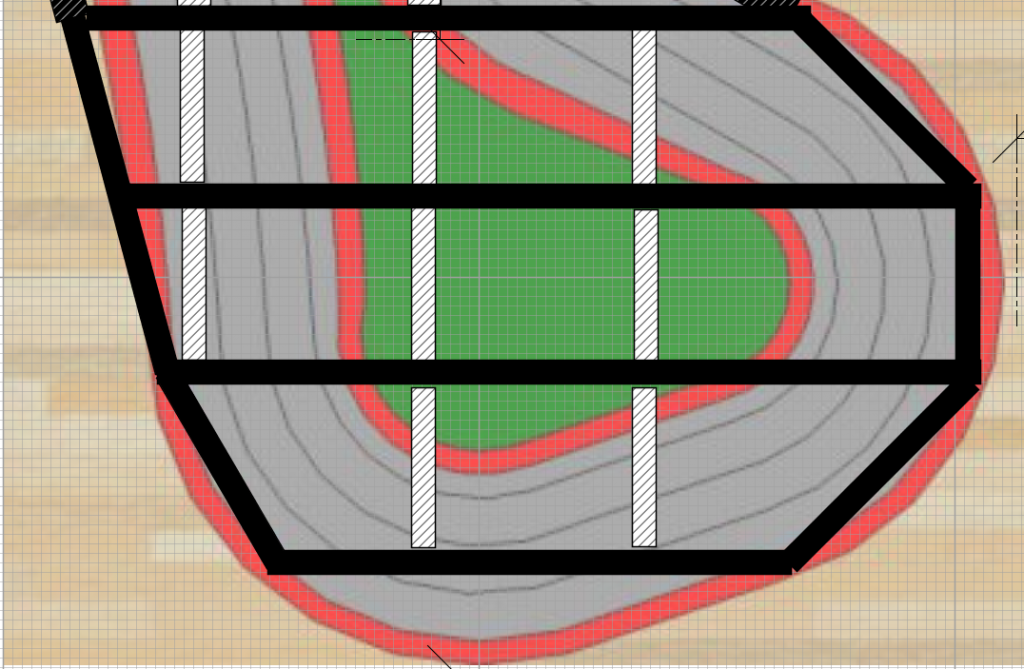

La partie ou le panneau se lève ( chevron 5 x 5 )



Back to top
Visit poster’s website
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Tue 13 Feb - 19:34 (2018) Reply with quote

leprisonnier wrote:
pour moi , il peut en mettre trois .


Vous battez pas pour des gonds pour les filles oui


Back to top
Visit poster’s website
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 13 Feb - 19:57 (2018) Reply with quote

Lapin, c'est l'armature métallique d'un immeuble de 7 étages en béton armé ? Mr. Green


leprisonnier wrote:

pour moi , il peut en mettre trois .

Une au milieu je veux bien mais les autres ???
A la limite une à gauche...
