J'ai vu ce WE, que certaines pistes ont choisit les connecteurs XLR pour le branchement des poignées.
J'ai moi même pour des raisons pratiques et de sécurité choisit ce connecteur.
Mais personne n'a été capable de me donner le brochage.
Existe-t-il une norme?

Nous avons tous nos manettes préférés, ce serait dommage qu'on ne puisse pas s'en servir dans ce cas.

Pour info, en audio où l'XLR est principalement utilisé, le brochage est le suivant:
1    Masse
2    Positif du signal audio

3    Négatif du signal audio


Back to top
Publicité






PostPosted: Wed 26 Oct - 07:49 (2016)

PublicitéSupprimer les publicités ?
Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Wed 26 Oct - 10:14 (2016) Reply with quote

Heuuu quelle sécurité ???

La connexion des xlr est identique à celle des 2P+T.

Voir ici : http://slotracing30.xooit.org/t97-alimenter-une-piste-et-brancher-des-poign…
_________________
Le slot ça rend fou !!!


Back to top
HDPapy


Offline

Joined: 12 Aug 2016
Posts: 31
Localisation: Strasbourg

PostPosted: Thu 27 Oct - 09:36 (2016) Reply with quote

Quelle sécurité ???

Je ne sais pas!

Celle de nos petits bolides, de nos manettes et de nos alims peut-être.
Lequel d'entre nous ne s'est jamais planté dans les branchements.
C'est encore arrivé samedi et ça a coûté la voiture au gars. Sad

Et celle de mon(nos) gamin(s) aussi!!!!

Déjà les fiches bananes ne sont pas des plus sûres mais la fiche ménagère...
Le type qui a inventé ça devrait être poursuivi pour tentative de meurtre.
De la façon dont c'est câblé, avec une Parma Eco, on a une chance sur deux qu'on se retrouve avec la phase (230 V, c'est le fil qui "chatouille") sur la gâchette si on la branche sur le secteur. Ne me dites pas qu'il n'y a jamais un gamin qui y ait pensé.
La pince croco des US est plus sécuritaire.

L'XLR a été développé dans les années 50. Il y avait donc, dans les années 80, déjà de quoi faire mieux. Pour une fois, je cautionnerais une vieillerie. Okay

Et pour finir, je ne vois pas la ressemblance de l'XLR avec la prise ménagère.


Source Wiki


Back to top
HDPapy


Offline

Joined: 12 Aug 2016
Posts: 31
Localisation: Strasbourg

PostPosted: Thu 27 Oct - 10:04 (2016) Reply with quote

Pour info, si je me souviens bien, à Pont le brochage est le suivant:

- 1 Piste
- 2 + Positif alim
- 3 - Négatif alim/frein


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Thu 27 Oct - 10:23 (2016) Reply with quote

Tout d'abord on ne laisse pas un gamin de moins de 8 ans et moins brancher une prise dans le secteur, un minimum de réflexion.
Faut aussi leur faire un peu confiance et leur expliquer qu'on ne branche pas une poignée dans une prise.
Et pour quoi faire ?

Ensuite le fil rouge, frein est connecté à la terre. Les 2 autres, la phase et le neutre sur les 2 autres fils.
Le fil de terre étant en contact permanent avec le noir, si l'on branche une poignée dans une prise secteur le différentiel saute instantanément avant les disjoncteurs.

De 1978 à 1992 toutes les pistes de France étaient connectées ainsi, y compris certains clubs avec pistes plastique et jamais un débile ne s'est amusé à brancher sa poignée dans une prise secteur...

Mais chacun pense et fait ce qu'il veut


HDPapy wrote:

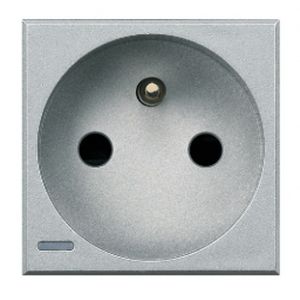

Et pour finir, je ne vois pas la ressemblance de l'XLR avec la prise ménagère.




T'es sûr ?



_________________
Le slot ça rend fou !!!


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Thu 27 Oct - 10:54 (2016) Reply with quote

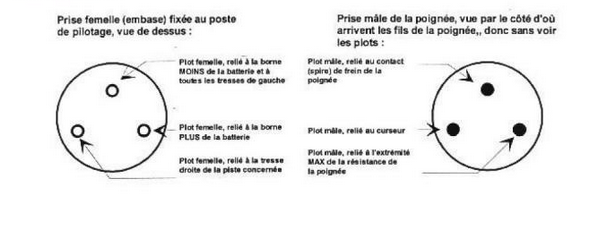

Connections dossier FFSR ici dernière page : http://slotracing30.xooit.org/t233-essai.htm

Copie :



Identique :

Rouge = négatif (moins alim) = frein
Noir = piste (tresse de droite)
Blanc = positif (plus alim)
