Puisque l'on roule depuis quelques temps avec ce type d'autos grâce ou par la faute de Jean-Pierre, plusieurs d'entre vous m'ont demandé les notices de montage.

Croyez le, j'en suis très flatté que vous fassiez revivre ces engins qui ont absorbé une partie de ma vie.

Je vous en remercie tous




Je commence par la plus connue, la version catégorie "Production".

Apparue en 1984 pour la première épreuve du Championnat de France à Agen.

Le châssis restera identique jusqu'aux environs du 50° châssis.
Puis la partie centrale recevra une tentative de renfort avec un embouti en avant et en arrière du moteur car sur certaines pistes très rapides la partie arrière pouvait se déformer en cas de choc violent.
Cette modification ne changera rien aux performances.
Plus tard les trous latéraux dans les côtés mobiles permettant la fixation des carrosseries par clips disparaitront car j'avais constaté que personne ne les utilisait.

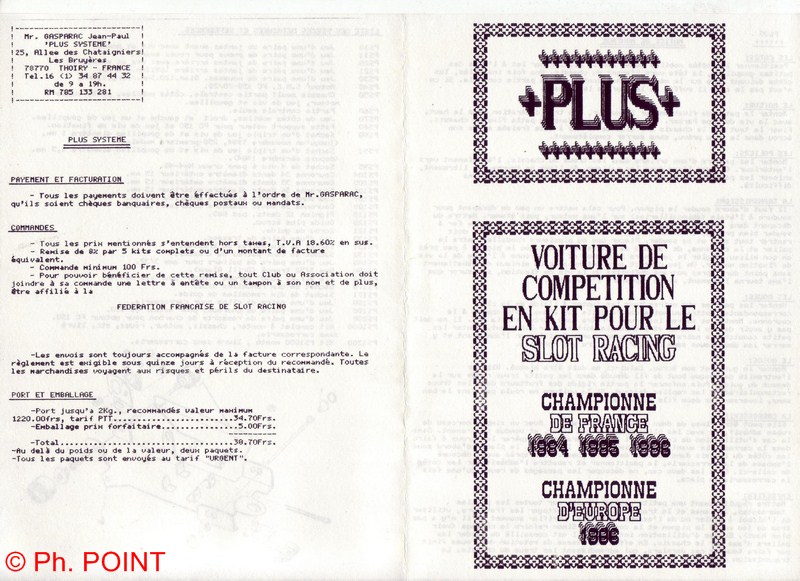

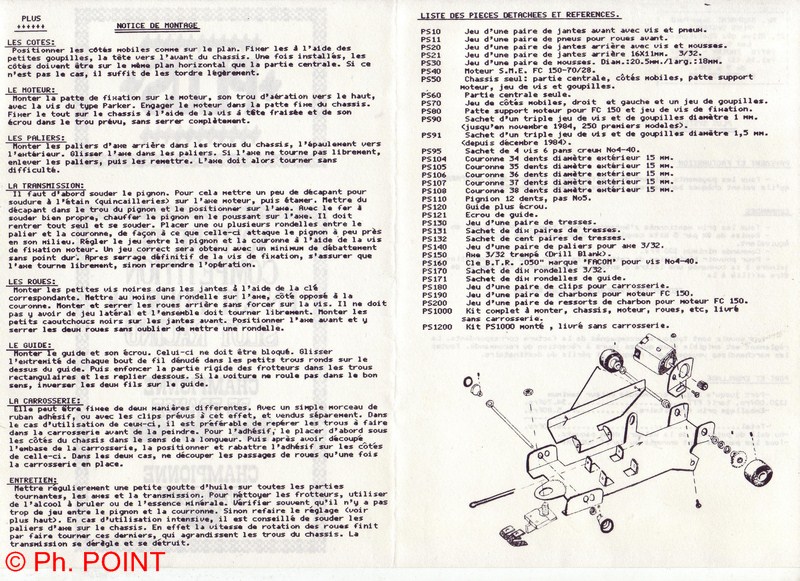

Cette notice n'est pas celle d'origine de 84 puisque les années 84/85/86 y sont mentionnées sur la page de garde donc c'est 1987.

Dimensions A4, recto verso pliée en 2.

A noter pour ceux qui le connaissent que le plan était dû à François C.

Ceux qui veulent l'original, meilleure définition et sans copyright, envoi par MP uniquement... Okay

Référence PS1000.





_________________
Le slot ça rend fou !!!


Back to top
Publicité






PostPosted: Sat 27 Aug - 02:14 (2016)

PublicitéSupprimer les publicités ?
Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Sat 27 Aug - 17:11 (2016) Reply with quote

Première version :




Deuxième version renforcée.
Dans certains documents de l'époque elle est appelée Mk2 mais n'a même jamais eu de référence différente.
Les trous visibles sur la photo du dessus dans les côtés mobiles ont disparus.


_________________
Le slot ça rend fou !!!


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Sat 27 Aug - 18:51 (2016) Reply with quote

En 1986 à la demande du propriétaire d'une piste commerciale (location) un châssis de Formule 1 est réalisé.

50 châssis seront emboutis puis expédiés mais le fabricant (un artisan) n'en verra jamais un centime et la série s'arrêtera là.

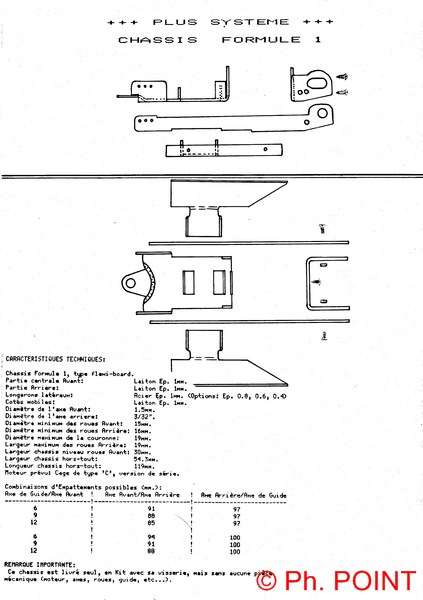

Seul un document comportant les caractéristiques du châssis existe.
Ces châssis n'ont jamais été vendus en pièces détachées hors ce client.
La fourniture des pièces complémentaires pour réaliser le kit complet était à la charge de ce client ainsi que la notice de montage.

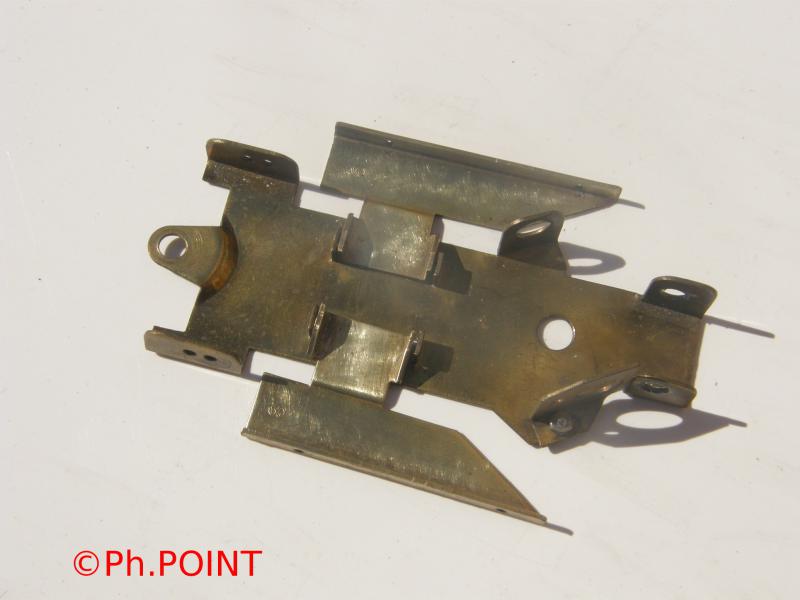

Ce châssis porte la référence PS3000 :


_________________
Le slot ça rend fou !!!


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Sat 27 Aug - 18:58 (2016) Reply with quote

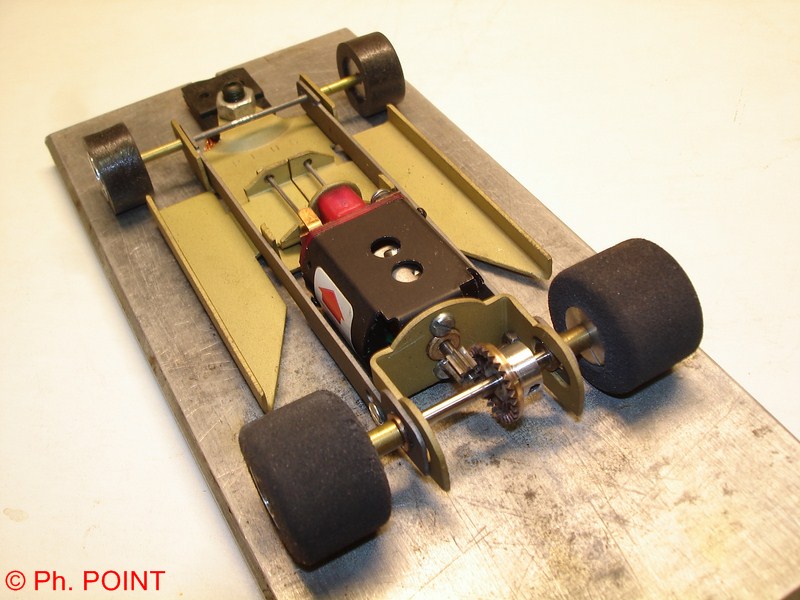

Le kit était livré avec une couronne Cox en nylon.
Cet exemplaire est équipé d'une couronne Plus en bronze.




_________________
Le slot ça rend fou !!!


Back to top
fred


Offline

Joined: 25 Jun 2016
Posts: 403
Localisation: lyon

PostPosted: Sun 28 Aug - 00:53 (2016) Reply with quote

pffffff l'usine n'a même pas la bonne photo,voila avec couronne Cox



Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Sun 28 Aug - 02:15 (2016) Reply with quote

Oui oui tu as raison effectivement pour le kit.

Merci pour cette photo Fred.

Mais justement celle présentée est une version usine et non pas un kit.
La couronne est une Plus ainsi que les 4 jantes qui sont bien sûr différentes de la tienne.
De plus la couronne et le pignon sont en 64 pitch alors que la Cox est en 48 pitch.
_________________
Le slot ça rend fou !!!


Back to top
mickano


Offline

Joined: 17 Jul 2016
Posts: 307
Localisation: 07500 ardeche

PostPosted: Sun 28 Aug - 09:12 (2016) Reply with quote

merci pour le joli document d’époque


et pour moi donc j'ai une hybride car j'ai le châssis avec renfort et les trous des   côtés mobiles   (pt'etre un model usine ? )


Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Sun 28 Aug - 12:13 (2016) Reply with quote

Non, pas hybride.
Les trous ont été supprimés beaucoup plus tard mais je serai maintenant incapable de te dire à quel moment.
Mais ça c'est vraiment un détail.
_________________
Le slot ça rend fou !!!


Back to top
Lapin34


Offline

Joined: 25 Jun 2016
Posts: 661
Localisation: Montpellier

PostPosted: Sun 28 Aug - 18:37 (2016) Reply with quote

Hybride ou pas tant que sa roule sur la piste cela sera un grand plaisir a partager les filles

Back to top
Visit poster’s website
mickano


Offline

Joined: 17 Jul 2016
Posts: 307
Localisation: 07500 ardeche

PostPosted: Sun 28 Aug - 19:10 (2016) Reply with quote

Bien d'accord

Back to top
Pépé Plus


Offline

Joined: 22 Jun 2016
Posts: 3,268
Localisation: 30250

PostPosted: Tue 6 Sep - 00:09 (2016) Reply with quote

fred wrote:
pffffff l'usine n'a même pas la bonne photo,voila avec couronne Cox




Dis donc Fred je n'avais pas fait attention mais c'est à moi de me moquer !!!

Ta couronne n'est pas du bon coté Mr. Green

Regardes donc la flèche de sens de rotation sur le Mura !!! Rolling Eyes
